液体电加热管选型指导
浏览次数:18694 分类:选型指导
液体电加热管选型指导
【液体电加热管介绍】
液体电加热管是指用于加热液体的电加热管,常见的液体有:水,油(液压油、润滑油、导热油等)、腐蚀性液体等。液体电加热管一般会根据安装空间的大小、加热管本身功率大小、安装方式等来选择电加热管的样式;
常见的液体电加热管样式:
1、螺纹单头电加热管:可参考:螺纹液体单头加热管
2、U型或异形(根据客户要求)
3、六角螺纹丝扣电加热管:可参考:浸入式螺纹丝扣电热管
4、平面法兰式电加热管:可参考:浸入式法兰加热管
【液体电加热管选型指导-设计前提须知】
在设计液体电加热管之前,我们必须要搞明白几个事情:
①加热的液体情况,是加热的水,油还是腐蚀性液体等;
②液体电加热管装入设备后所需要承受的压力大小;
③安装方式:水平安装还是垂直安装;
④安装空间大小;
⑤安装容器的材质;
【液体电加热管选型指导-材料选择】

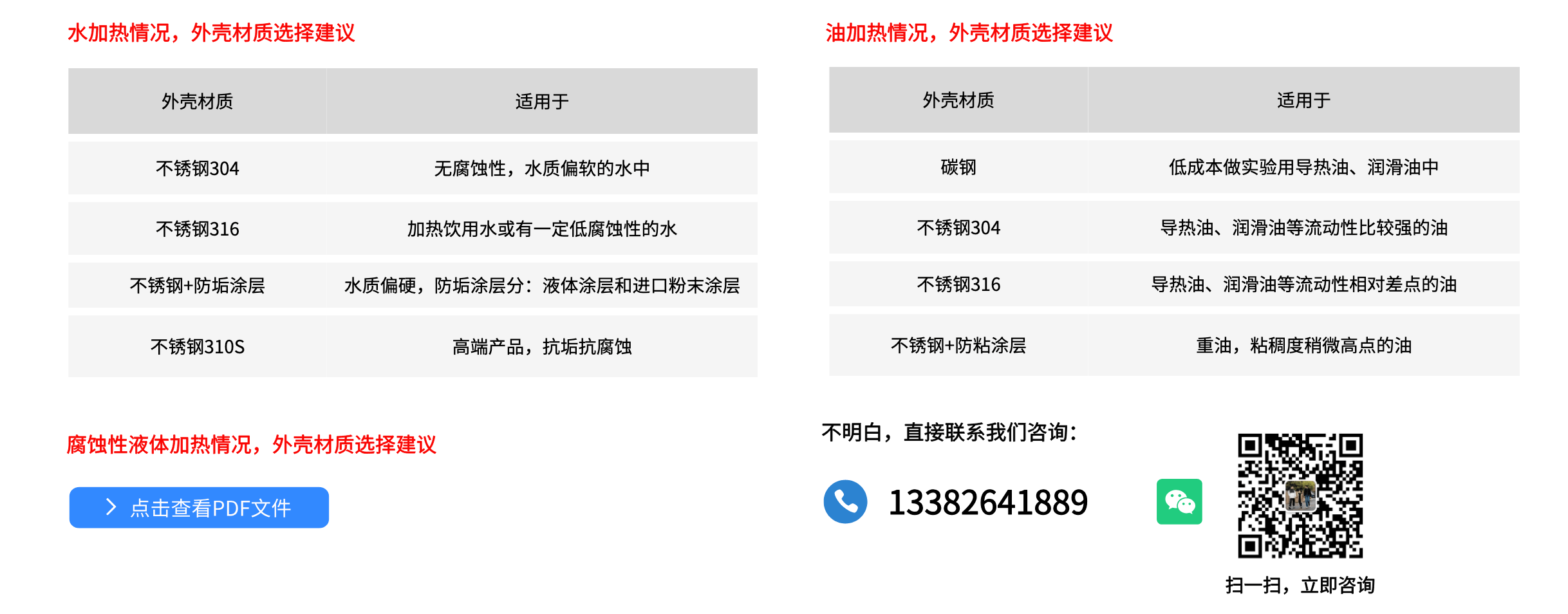

液体电加热管的护套材质选择主要根据加热液体的情况来决定,一般可以按照如下材质选择:
▲加热水的情况
▲加热油的情况
▲加热腐蚀性液体的情况
材质请参考链接:液体电加热管材质选择参考表
【液体电加热管选型指导-功率设计】
在不考虑热散失的情况下,可以通过下面的公式来计算得出;
计算公式为:所需功率(kw)=水的重量(kg)*温差*水的比热容 {kJ/(kg·℃)}/时间(秒)
举例说明:
比如如将初始温度为10℃,500kg 的水用60mins(3600s)加热到90℃需要的电加热管功率是多少?
所需功率(kw)=水的重量(kg)*温差*水的比热容 {kJ/(kg·℃)}/时间(秒)
代入公式计算得出总功率=500*(90-10)*4.17/3600=46.33kw
考虑到热散失,一般设计功率比公式计算出的功率要大一些。
【液体电加热管选型指导-加热管表面负荷设计】

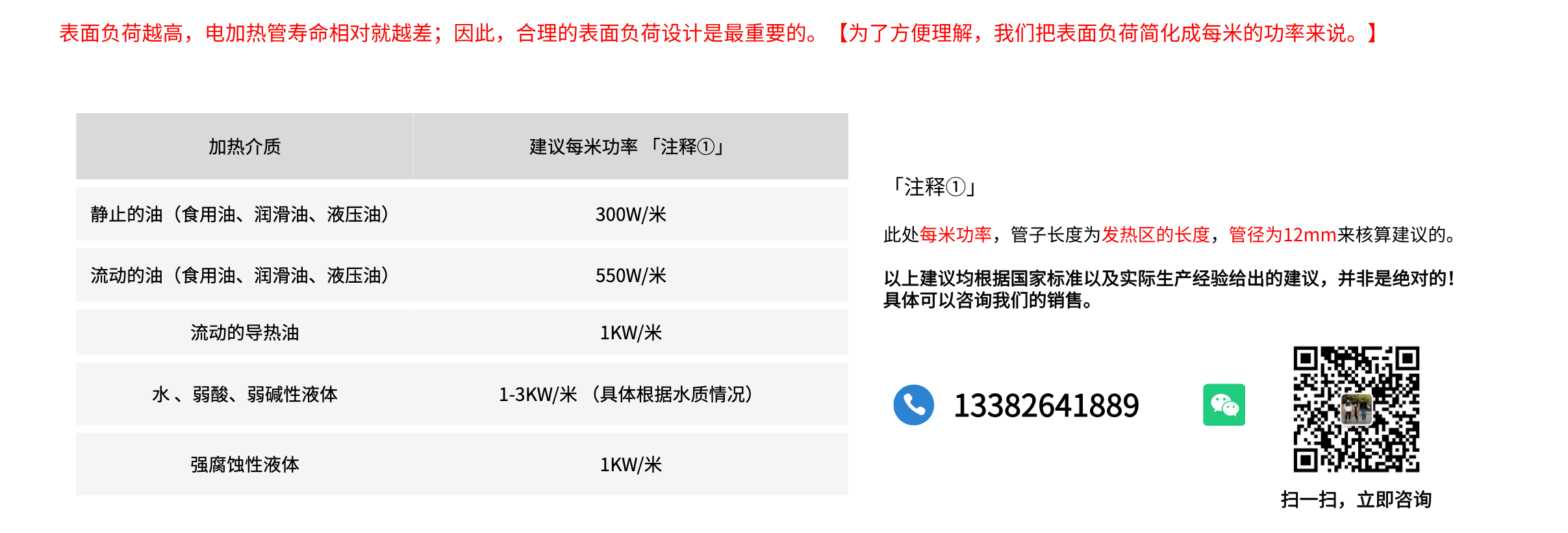

核心理念:表面负荷越高,电加热管寿命相对就越差;因此,合理的表面负荷设计是最重要的。【为了方便理解,我们把表面负荷简化成每米的功率来说。】
注释①:此处每米,指加热管发热区的长度。建议的每米功率不是绝对的。
【液体电加热管选型指导-使用注意点】
1.请勿使用不稳定的容器,安装电加热管前需确定好容器的放置是否平稳,然后再将其安装、固定。因为放置不平稳的容器容易打翻,倾倒液体,造成电加热管干烧,因其火灾、触电等危险;
2.请勿将电加热管置于缺油、有沉玷污的加热容器中使用,将电加热管置于杂质比较多的油里加热,容易使其因表面结碳、自身产生的热量不能及时的散发出去而导致电加热管损坏(若结垢比较严重,可以采用涂层处理加热管),同时也要保证加热液体不得低于正常的液面标准,否则也将可能损坏加热管、发生火灾等危险;
3.电加热管在加热油的时候,一定要保证安装处空间大小,若由于空间大小有限,油量有限会导致加热管热量无法及时散出易烧坏。
