干烧电加热管选型指导

发布时间:2021/04/17 浏览次数:1976 分类:选型指导

干烧电加热管选型指导





先区分裸露空气加热和嵌孔传热

裸露空气加热需确认自然对流或强制风循环、工作温度、空间和实际散热条件;嵌孔加热还需核对孔径、管径、公差和接触传热。两种场景不能直接互套表面负荷或材料配置。

螺纹是安装接口,不能据此判断能否加热空气,也不能把按液体工况设计的成品直接改为空气用途。可先阅读螺纹单头管加热液体与空气的工况区别。

☑ 干烧电加热管-设计前提须知

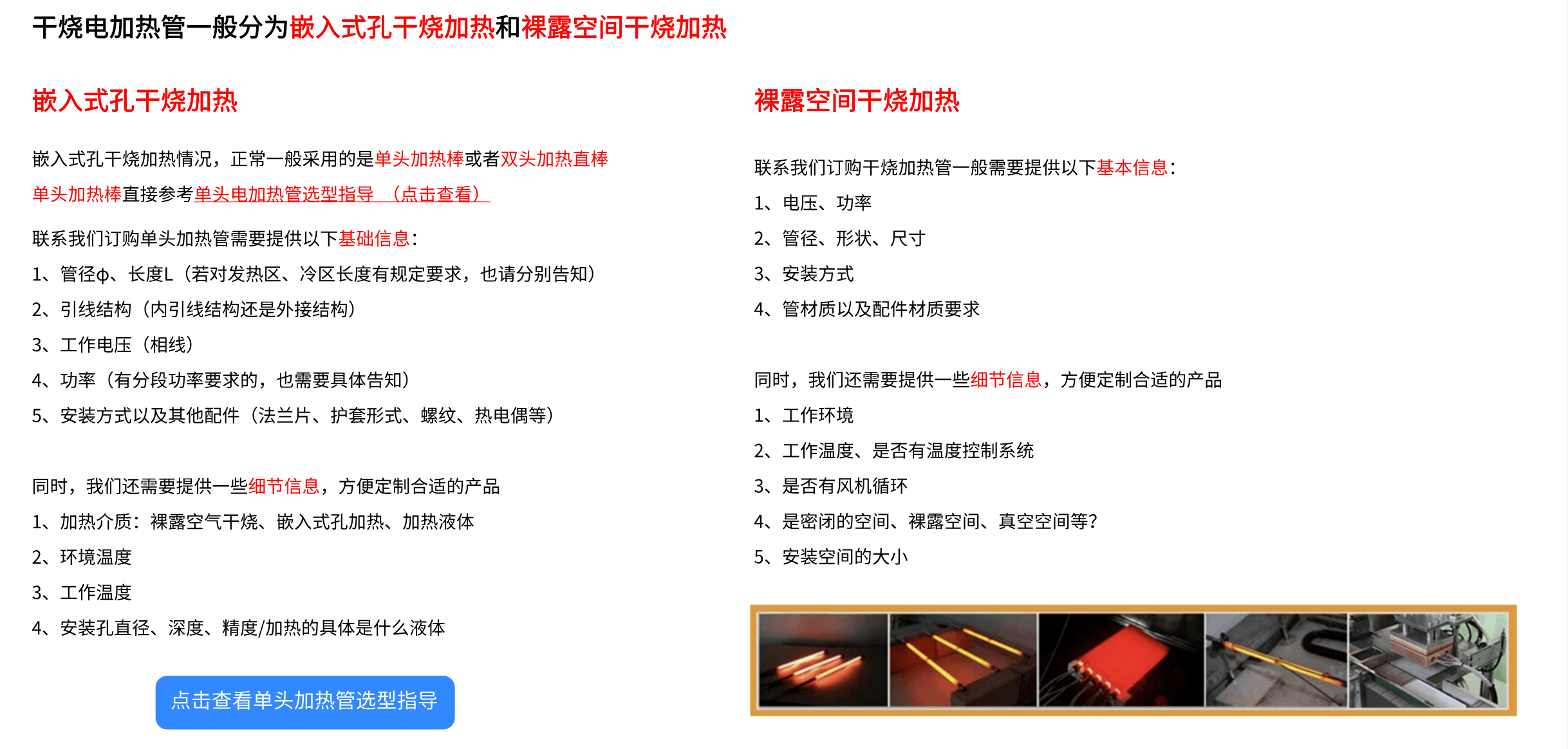

嵌入式与裸露空间干烧电加热管选型参数



☑ 干烧电加热管选型指导-材质选择

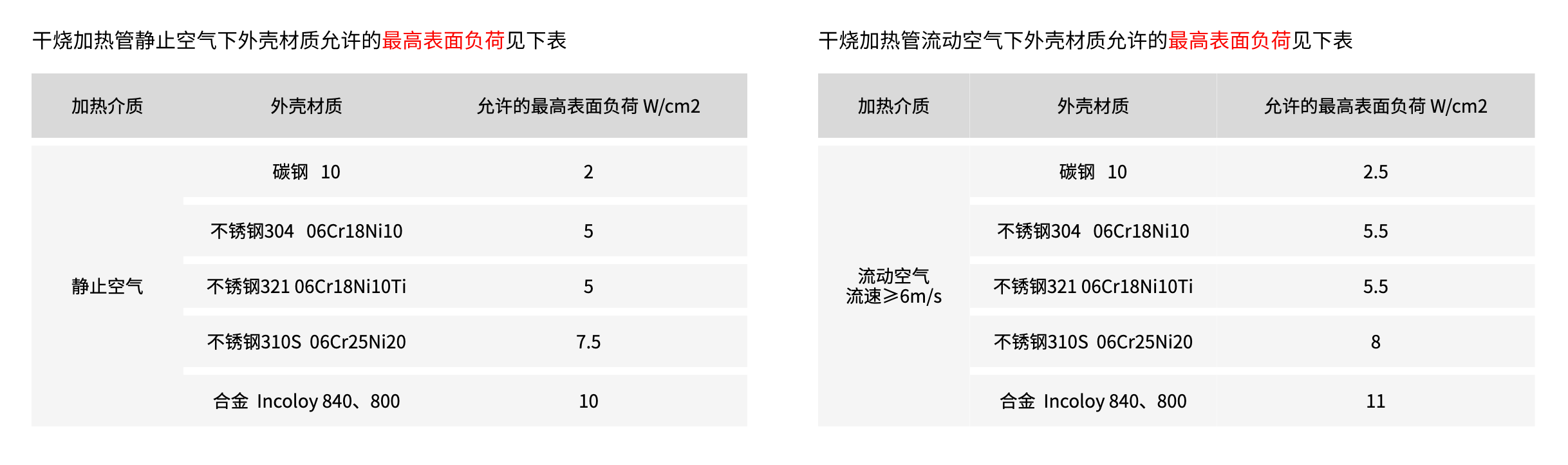

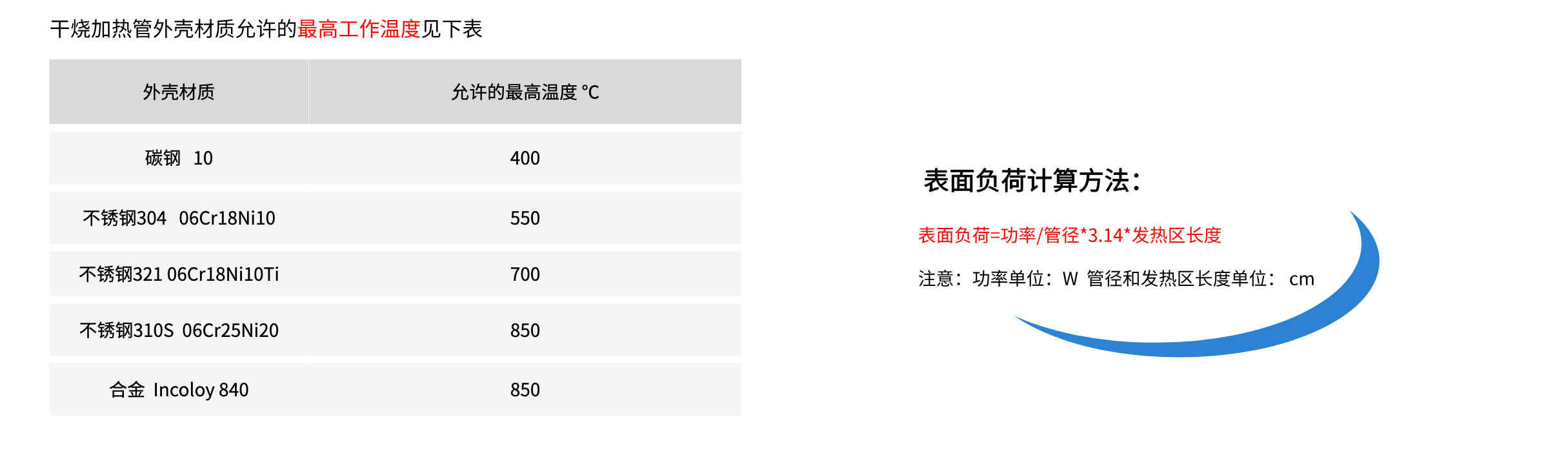

干烧加热管外壳材质最高工作温度与表面负荷计算 静止与流动空气中干烧加热管最大表面负荷表



☑ 干烧电加热管选型指导-加热管样式的选择以及尺寸建议



※ 缠绕式翅片直棒型

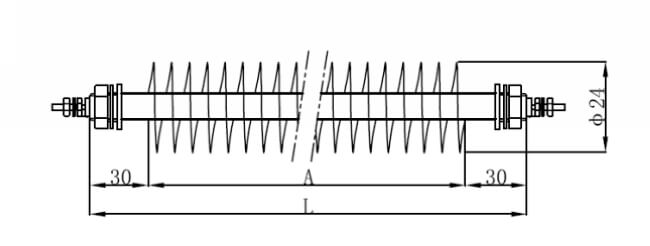

直棒缠绕翅片加热管尺寸示意图 直棒缠绕翅片加热管功率与长度参考表

※ 缠绕式翅片U型

查看缠绕翅片U型加热管01款实拍与询价参数;图中尺寸仅作为相应结构参考,实际管距、安装空间和功率按工况确认。

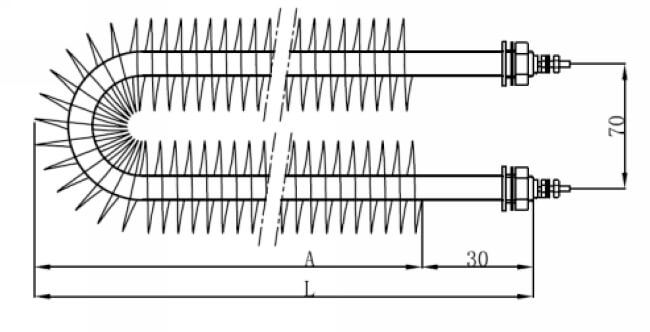

U型缠绕翅片加热管尺寸示意图 U型缠绕翅片加热管功率与长度参考表



※ 缠绕式翅片W型

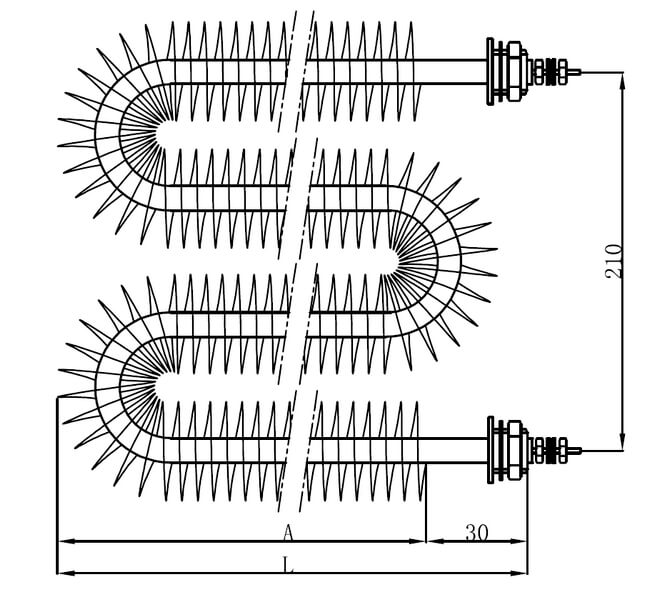

W型缠绕翅片加热管尺寸示意图 W型缠绕翅片加热管功率与长度参考表



※ 方形翅片25*50型

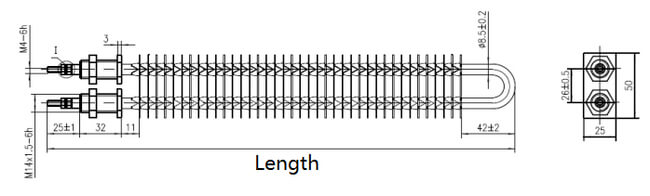

25×50方形翅片加热管尺寸示意图 25×50方形翅片加热管功率与长度参考表



※ 方形翅片40*80型-可2根直棒,也可U型

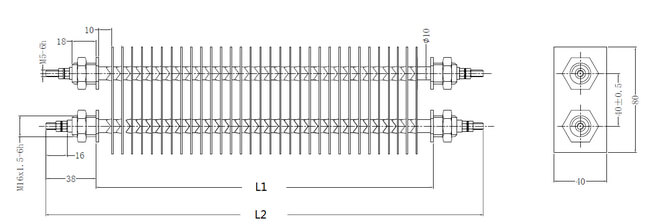

40×80方形翅片加热管尺寸示意图 40×80方形翅片加热管功率与长度参考表



☑ 干烧电加热管选型指导-使用注意点



  1. 自然对流与强制风循环分别按实际散热设计表面负荷;结合风路、安装空间、工作温度、遮挡及清洁维护条件确认。用于嵌孔加热时,孔管配合另按具体尺寸、公差与传热要求核对。
  2. 按确认的额定电压、接法和控制要求供电,核对超温及风循环异常状态下的保护。电气连接和调试按设备方案由具备相应资格的人员实施。

空气干烧选型常见问题

空气干烧选型一定要有风机吗?

自然对流和强制风循环均可按项目设计,但两者散热条件不同,需分别确认安装空间、工作温度及实际表面负荷,不能直接互套配置。

嵌孔图表可以直接用于裸露空气加热吗?

不能直接套用。嵌孔传热要核对孔管配合,裸露空气要核对空气流动、温度和空间;图表应保留各自适用条件,具体配置以确认图纸和工况为准。

螺纹结构决定能否加热空气吗?

螺纹只是安装接口。能否用于空气取决于元件是否按该空气工况设计,以及材料、表面负荷、安装和端部条件是否匹配;液体用成品不能直接当作干烧管使用。

进一步查看缠绕翅片与方形翅片的结构区别,或携带安装图纸与工况联系销售。
