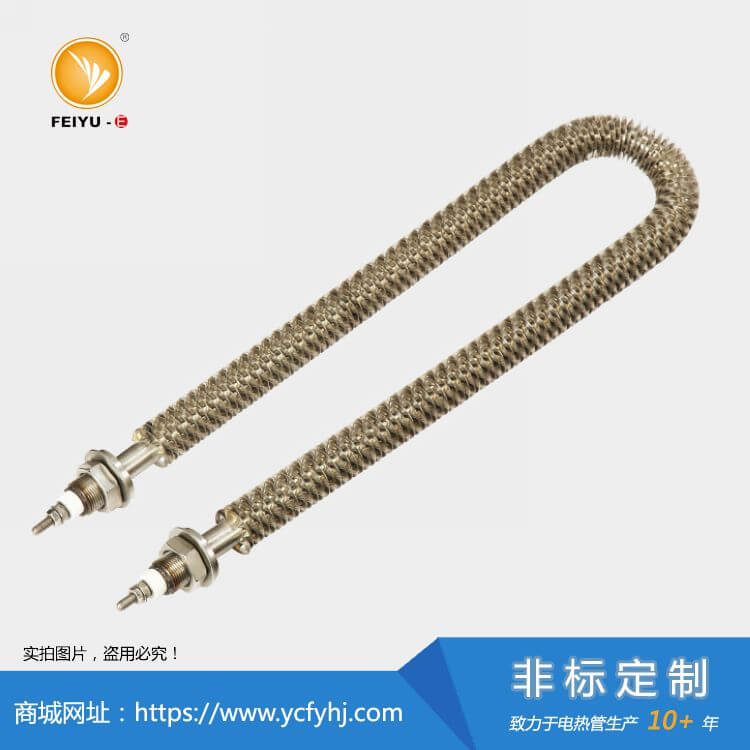

缠绕翅片U型加热管(01款)

有图纸、样品或旧件照片,可以先发给我们一起确认。

定制这个产品,需要确认哪些参数?

使用位置
加热对象、设备位置、空气温度及连续或间歇运行方式。
散热与风路
自然对流或强制风循环、已知风量或流速、风道空间,以及遮挡、积尘和维护条件。
外形与安装
U型外形、管径、发热区冷区、管距、固定与出线位置,优先提供图纸或旧件照片。
材料与电气
管壳与翅片材料分别确认,并提供额定电压、功率及接线端环境条件。
保护与采购
温控、超温及风循环异常状态的保护要求,数量、到货时间和验收资料。

价格、参数与非标定制咨询

  • 商品描述

缠绕翅片U型加热管怎么选?

结构选择:U 型结构适用于需要在有限安装空间内布置空气干烧加热元件的场景。是否采用 U 型、管距和固定方式,需要结合安装空间、风向或自然散热、发热区长度、接线端位置和温控保护方式确认。

散热与表面负荷:无风循环和强制风循环均可做,但两者散热条件不同;表面负荷必须结合安装空间、风量或自然散热、工作温度和实际散热情况设计,不能只按电压和总功率直接套用。风机停转、局部遮挡、积尘/油污或温控失效,都可能造成局部过热。

材料与翅片:管壳可按 304、321、316L、310S 或 Incoloy 评估;翅片可选铁、201、304、316、310S。钢带缠绕式翅片最常见,缠绕式间距通常约 4–5 mm;方形翅片现有 25×50 mm、40×80 mm 模具,间距约 6.5 mm,其他尺寸可开模定制。加热管管径一般可在 8–30 mm 范围内定制,但不同翅片结构会限制可配管径。

确认资料:直型、U 型、W 型和方形翅片 U 型均可按项目定制;U 型不是固定规格,最终以图纸、样品或旧管尺寸为准。建议提供使用位置、是否有风循环、工作温度、电压功率、安装空间、发热区长度、管材、翅片形式、接线端温度、温控和保护要求。每根产品按要求做冷态电阻、冷态绝缘电阻、绝缘耐压等出厂电气检测;最终以确认图纸、技术条件和订单验收要求为准。

相关选型:干烧翅片加热管主入口、缠绕翅片W型加热管、方形翅片U型加热管、翅片单头电加热棒。

缠绕翅片U型加热管:先确认空间与空气散热条件

本页01款为缠绕翅片U型结构,可按图纸、样品和工况沟通非标定制。自然对流和强制风循环均可按项目设计,不能只凭U型外观、电压或总功率确定配置。

询价前准备这五组参数

  1. 使用位置:加热对象、设备位置、空气温度及连续或间歇运行方式。
  2. 散热与风路:自然对流或强制风循环、已知风量或流速、风道空间,以及遮挡、积尘和维护条件。
  3. 外形与安装:U型外形、管径、发热区冷区、管距、固定与出线位置,优先提供图纸或旧件照片。
  4. 材料与电气:管壳与翅片材料分别确认,并提供额定电压、功率及接线端环境条件。
  5. 保护与采购:温控、超温及风循环异常状态的保护要求,数量、到货时间和验收资料。

页面推荐尺寸和图片用于沟通结构;价格、起订量、交期、库存及质保条件,按当次图纸、工况与报价或订单确认。

选型资料:空气干烧电加热管选型指导 · 缠绕翅片与方形翅片的区别 · 液体与空气加热工况区别。

缠绕翅片U型加热管选型问答

没有风机,可以使用缠绕翅片U型加热管吗?

可按自然对流场景评估,但自然对流与强制风循环的散热条件不同,表面负荷需结合安装空间、工作温度和实际散热设计,不能直接沿用同一配置。

U型和W型翅片加热管怎么选择?

先核对安装空间、发热区长度、管距、风路与接线端位置,再按图纸确认形状;不能只凭外形判断功率、寿命或节能效果。

定制前需要提供哪些资料?

提供使用位置、自然对流或风循环条件、温度、电压功率、安装与固定尺寸、发热区冷区、出线方向及控制保护要求,材料和翅片形式按实际工况确认。

提供U型翅片管图纸与工况,联系销售确认

【缠绕翅片U型加热管详情:】

缠绕翅片加热管产品说明

缠绕翅片U型加热管介绍

缠绕式翅片U型加热管推荐尺寸表

缠绕翅片U型加热管使用注意事项以及订购须知
