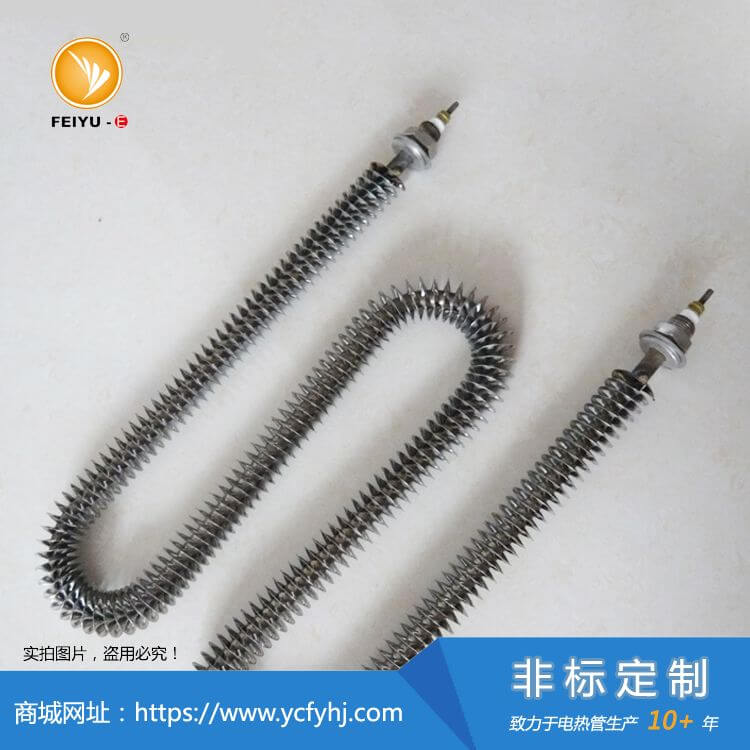

缠绕翅片W型加热管（常规型）

缠绕翅片W型加热管怎么按空间布置？

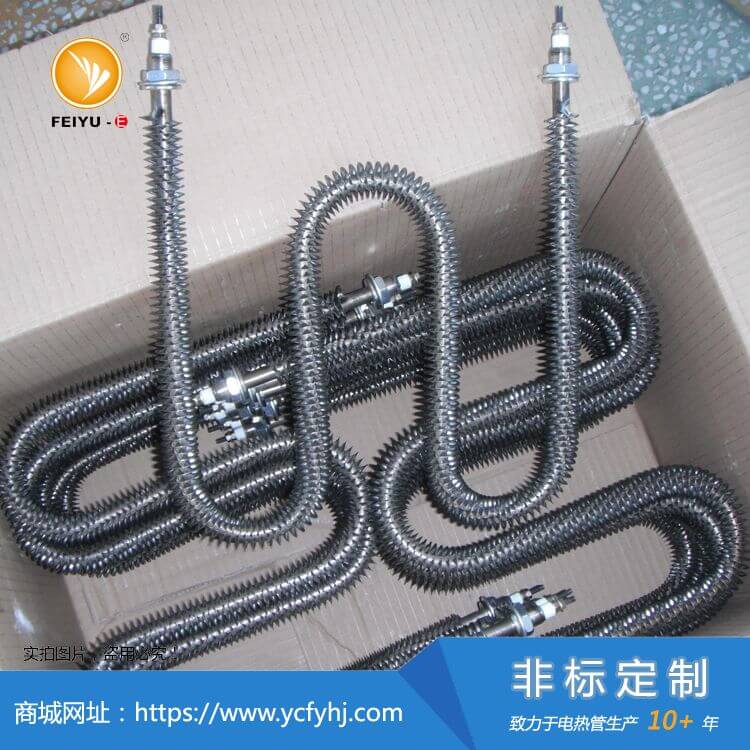

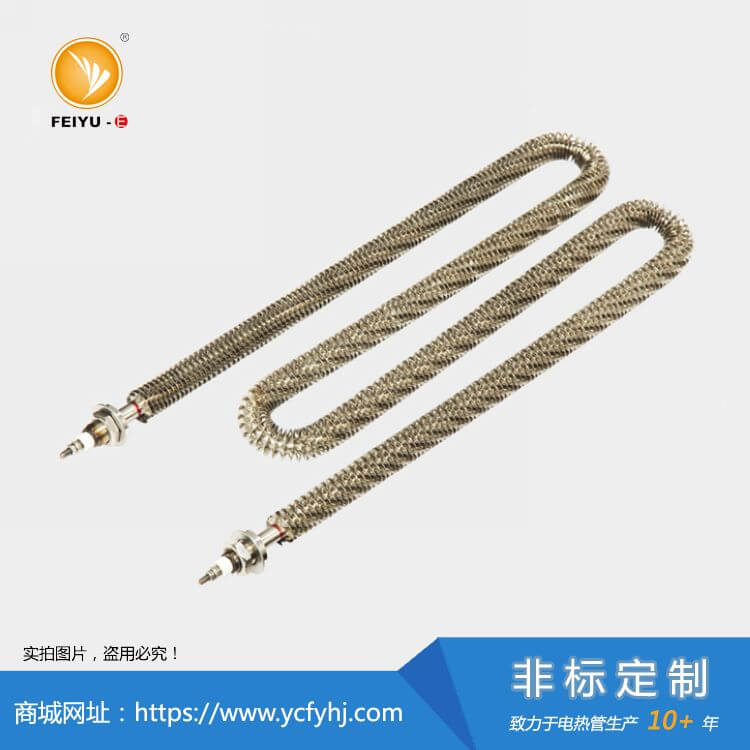

结构选择：W 型结构适用于需要通过多段折弯适配安装空间的空气干烧加热位置。是否采用 W 型、各段尺寸和固定方式，需要结合安装空间、风向或自然散热、发热区分布、接线端位置和温控保护方式确认。

散热与表面负荷：无风循环和强制风循环均可做，但两者散热条件不同；表面负荷必须结合安装空间、风量或自然散热、工作温度和实际散热情况设计，不能只按电压和总功率直接套用。风机停转、局部遮挡、积尘/油污或温控失效，都可能造成局部过热。

材料与翅片：管壳可按 304、321、316L、310S 或 Incoloy 评估；翅片可选铁、201、304、316、310S。钢带缠绕式翅片最常见，缠绕式间距通常约 4–5 mm；方形翅片现有 25×50 mm、40×80 mm 模具，间距约 6.5 mm，其他尺寸可开模定制。加热管管径一般可在 8–30 mm 范围内定制，但不同翅片结构会限制可配管径。

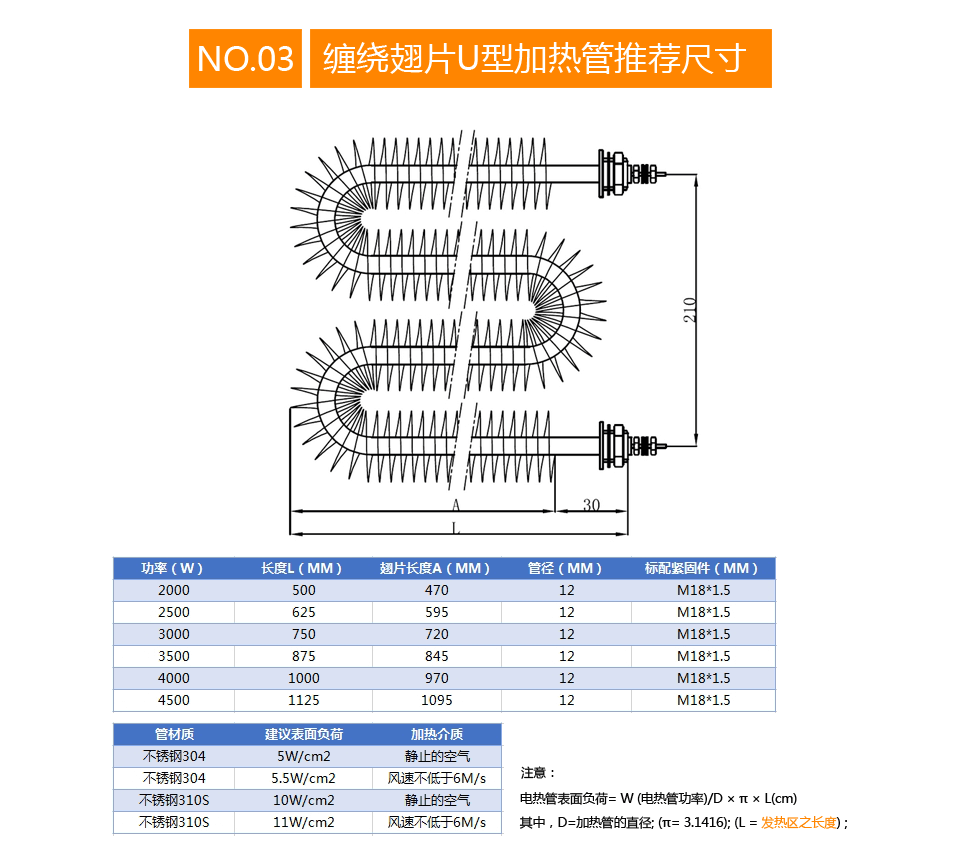

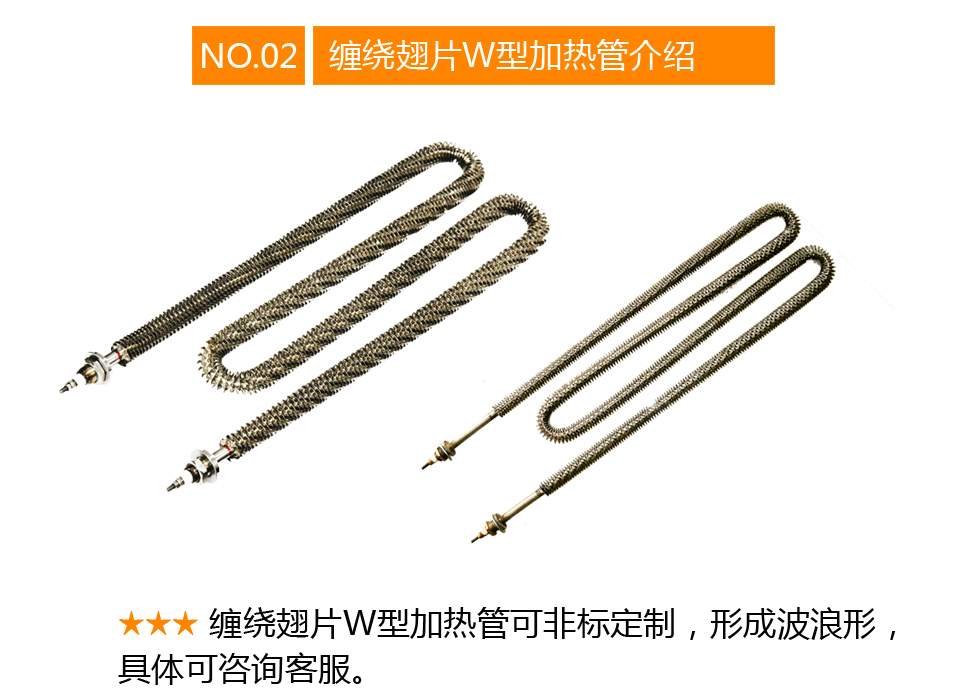

确认资料：直型、U 型、W 型和方形翅片 U 型均可按项目定制；W 型不是固定规格，最终以图纸、样品或旧管尺寸为准。建议提供使用位置、是否有风循环、工作温度、电压功率、安装空间、发热区长度、管材、翅片形式、接线端温度、温控和保护要求。每根产品按要求做冷态电阻、冷态绝缘电阻、绝缘耐压等出厂电气检测；最终以确认图纸、技术条件和订单验收要求为准。
