铝型材挤压机加热管

【铝型材挤压机加热管介绍】

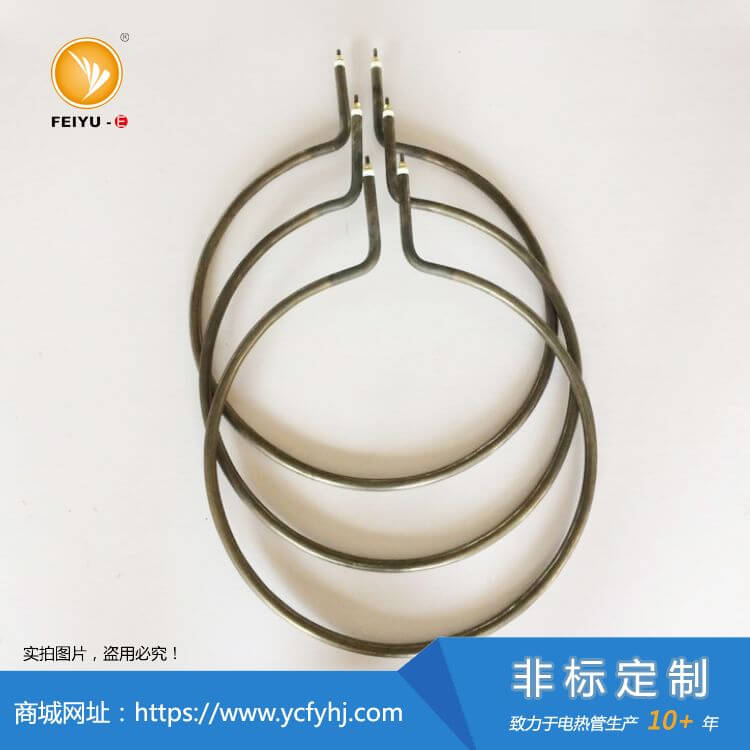

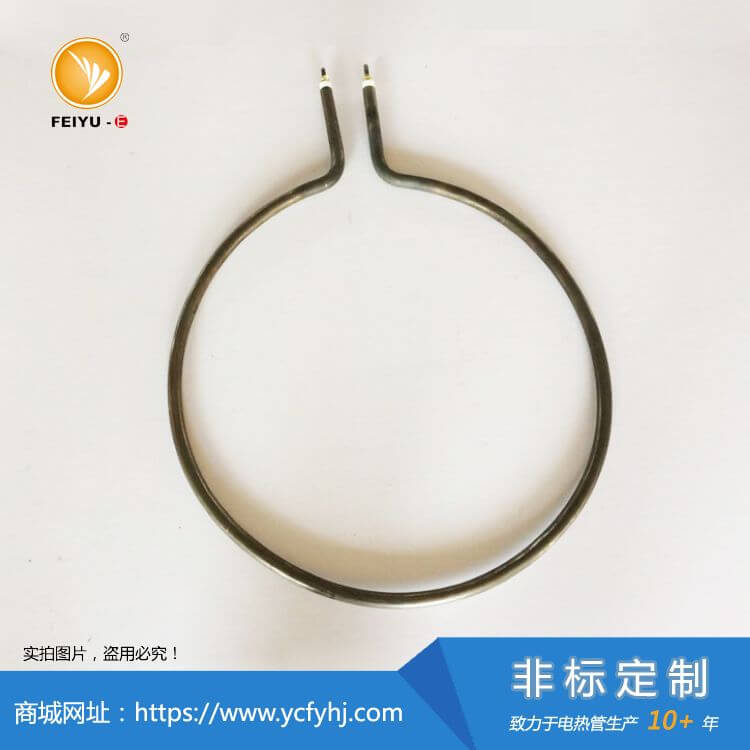

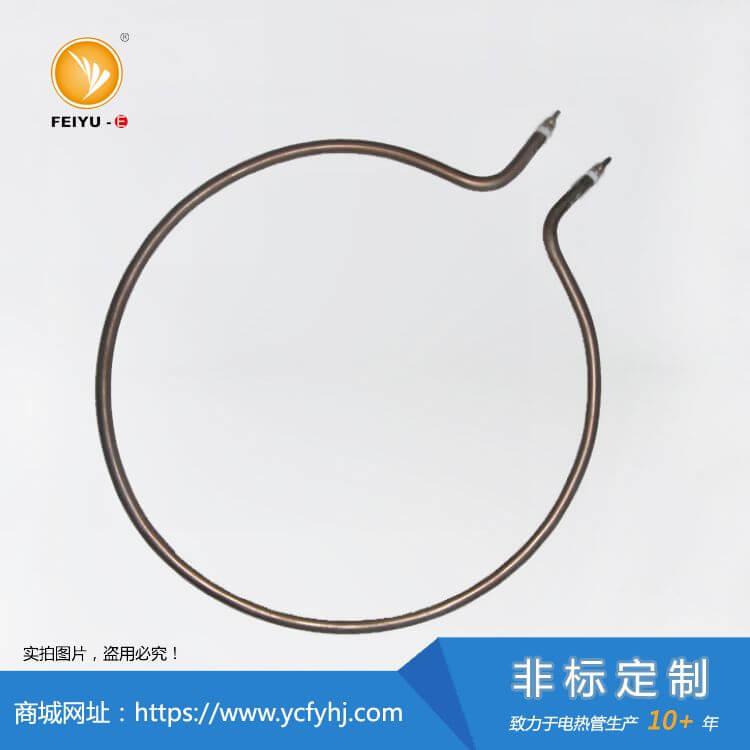

上图为铝型材挤压机加热管实拍照片。

值得说明：

1、电压、功率

2、管径（一般是12mm、16mm等）

3、形状尺寸（建议提供图纸）

4、在铝型材挤压机中，加热管一直都是处于这样的工作环境，主要有：

（1）铝型材挤压机中挤压机电加热管将处于持续高温的现象，温度一般在500℃左右。

（2）铝型材挤压机中挤压机电加热管还将持续处于震动状态。

铝型材挤压机一般为环形加热管。形状设定后，根据2个特殊的工作环境，我们在铝型材挤压机加热管的设计中必须要注意以下几点：

（1）铝型材挤压机加热管建议采用无缝管，壁厚1.0mm以上。

（2）铝型材挤压机加热管材质建议为SUS321以上，甚至更好的可以使用SUS310S或者英格莱。

（3）由于温度处于持续高温，而且一直还处于震动状态，所以在本页所述约500℃且持续振动的工况中，现有要求为采用：镍铬2080材质；其他项目需按实际工况复核。

【管状电加热管概况】

工业管状加热管适用于大多数需要电加热的场合。它们可以用直的形式或弯曲成各种形状，根据要求非标定制，因此工业用电加热管通常依据设备图纸和工况非标定制，是否有可复用规格需以当前库存与排产确认。

工业管状电热管常用于以下应用中：

空气加热  |  浸入式液体加热  |  管道加热  |  对流加热  |  烘干设备

【双头电加热管结构】

1.陶瓷绝缘子  2.密封材料  3.引线棒  4.氧化镁粉 5.电阻丝  6.金属护套

【双头电加热管设计，需要考虑因素】

影响加热管耐久性的两个最关键因素是:

1. 金属护套管的选择
2. 表面负荷的选择（说简单点，就是每米功率的选择）

电加热管的外壳材料类型取决于加热管工作的温度和加热介质的腐蚀性。

电热管表面负荷之所以重要，有两个原因。

首先，它决定了加热管外壳材料在加热条件下的所要承受的温度。

第二个原因是，每一种材料都有一个特定的最大表面负荷，使它可以在加热周期内能承受的住。

表1：列出各种管外壳材料，以及其最大的允许温度和推荐使用的介质

表2：列出不同材料的推荐最大表面负荷和介质

【U型加热管一般固定方式-紧固件固定】

【电加热管弯管成异形的时候，需要注意以下】

通过缩管机缩管后的直径，对电热管的绝缘氧化镁粉进行了压缩。然后在高温炉中对这些加热管进行退火，以减轻在轧制过程中发生的金属应力(工作硬化)，使其减小护套的尺寸。退火使金属回到软态，使加热管几乎可以弯曲成任何形状。然而，由于成形也会使金属变硬，因此必须采取一些预防措施，以防止在弯曲或出现应力开裂痕迹时护套断裂。

电加热管在弯管的时候，其中需要注意一个R弧度的限制，R弧度太小，加热管易弯断，报废率高，正常弯管成各种异形的情况下，没有特殊要求应该符合下面表格中的最小R弧度

形状各异，客户可以直接提供异形形状尺寸或者图纸咨询。
