内置K型热电偶螺纹单头加热棒

有图纸、样品或旧件照片,可以先发给我们一起确认。

定制这个产品,需要确认哪些参数?

测温配置
请注明测温元件类型、测点位置、引线与控制仪表要求。
液体工况
介质成分、工作温度、是否循环及最低液位
螺纹与密封
螺纹制式、规格、有效连接长度和密封方式
尺寸与安装
管径、插入长度、发热区与冷区、安装方向
供电与保护
电压、功率、引线与温控、缺液保护要求

价格、参数与非标定制咨询

  • 商品描述

内置 K 型热电偶螺纹单头加热棒怎样确认测温与安装?

7585 是“螺纹安装 + 管内内置 K 型热电偶”的组合结构。螺纹可按客户设备接口选择公制或管螺纹,K 型热电偶引出感温线,用于对应加热管位置的温度参考。

测温与控制边界:管内热电偶并不自动等同于设备最终控温方案。实际控温仍需结合安装位置、被加热体/介质、外置传感器、温控器、保护逻辑和系统响应确认;不能仅凭内置热电偶直接承诺整体温控精度。

接口与工况:如需航空插头,应按客户现有母插的型号、针数、针脚定义和相关信号配置匹配。螺纹型号、密封、插入长度、介质、压力、液位、材料和表面负荷同样需要按实际项目确认。

相关页面:螺纹单头加热管、G3/4 螺纹单头加热管、内置热电偶单头加热管、航空插头单头加热管。

【内置K型热电偶螺纹单头加热棒介绍】

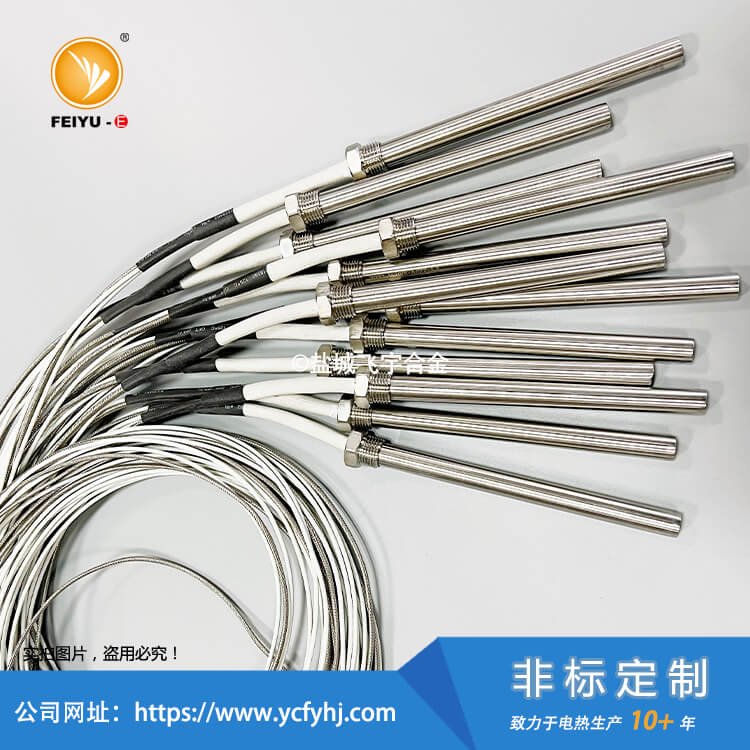

内置K型热电偶螺纹单头加热棒实拍照片



内置K型热电偶螺纹单头加热棒非标定制,加热液体

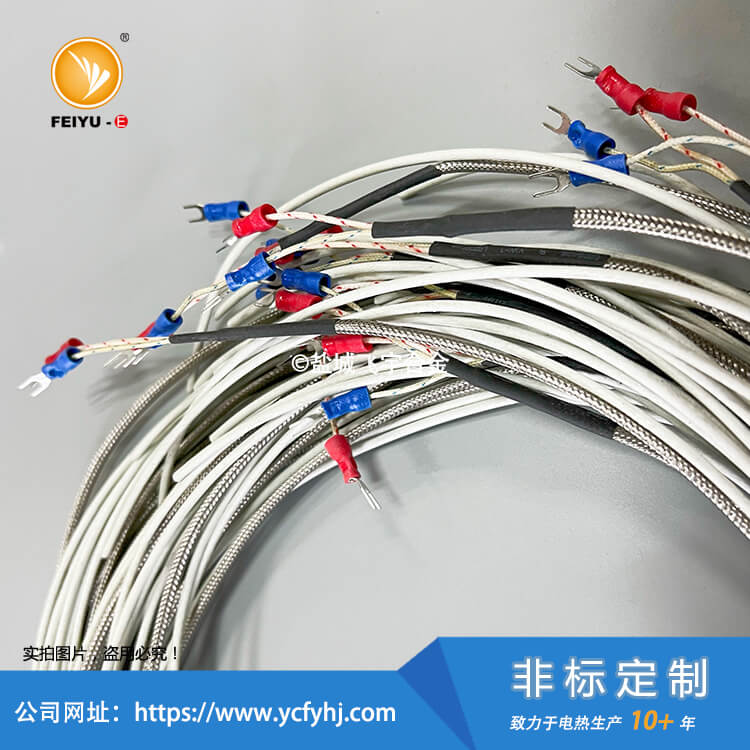

内置K型热电偶螺纹单头加热棒热电偶感温线为屏蔽感温线

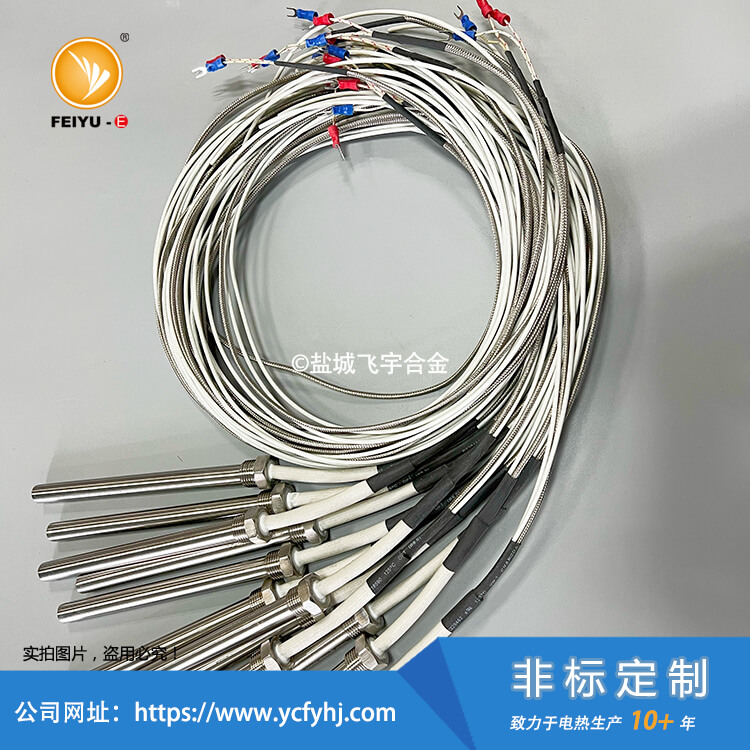

内置K型热电偶螺纹单头加热棒非标定制13382641889

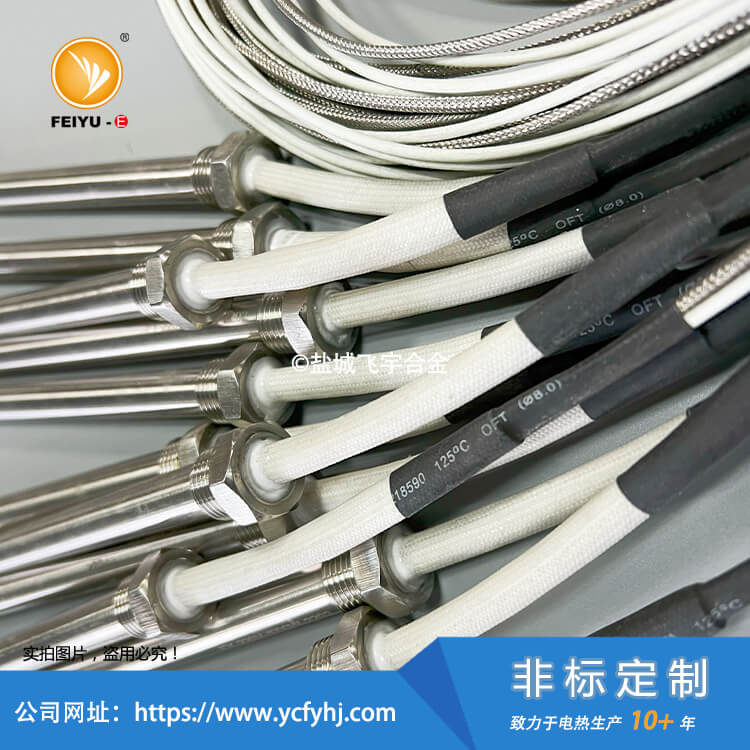

内置K型热电偶螺纹单头加热棒是在单头电加热管的基础上焊接螺纹,螺纹一般可以选取公制螺纹、管螺纹,同时管内部内置K型热电偶,出感温线。

单头电加热管又叫单头电热管、弹筒电热管,是电热管(管状电热元件)的一种,在中国电热行业,有一很久称谓的型号:M3。在90年代后期由于电热管在中国广泛应用,电热管的形状也现很多,在中国南方就将这种一头出线的模具用的电热管称为单头加热管或单端电热管,很形像的。可根据客户要求配备标准航空插头。



【螺纹单头加热管选材原则】



螺纹单头电加热管一般用于加热液体,选材原则一般推荐如下:



★常规加热水,推荐不锈钢304、不锈钢321
★常规饮用水,推荐不锈钢316L
★水质较差,推荐使用不锈钢316L、不锈钢310S、英格莱840/800、或者不锈钢材质表面进行防垢涂层(液体涂层/静电粉末涂层)
★腐蚀性液体,请咨询客服,根据具体的化学物质,选择不锈钢、钛管、铁氟龙材质等。



【内置K型热电偶螺纹单头加热棒螺纹推荐】



螺纹单头电加热管螺纹推荐



备注:其余螺纹也可定制,BSPP、NPT螺纹、M公制螺纹,均可来电咨询。



【单头电加热管设计、使用注意点】



1、模具中使用高功率的单头电加热管时,需要根据单头电加热管的尺寸在模具上预留安装孔(或根据安装孔的尺寸定制单头电加热管的外径),孔管配合应按实际孔径、元件外径及各自公差、孔深、孔壁、工作温度和实际散热联合确认;制造偏差不直接等同安装间隙。

安装间隙过大,导致加热管和金属贴合度差,不利于加热管表面温度的传导,直接影响加热管的使用寿命。

间隙过大会延长升温时间,导致温度控制的响应速度变慢。

建议加热管的安装孔模具顶部螺丝旋入预制螺孔顶住加热管(见右侧示意图),孔加工方式、尺寸精度和孔壁要求按确认图纸执行,不能仅凭某个温度判断普通钻孔必然适用。



2、气体环境使用单头加热管的时候,需要安装位置通风性良好,使加热管表面散发的热量可以快速传导出去。表面负荷高的单头加热管,若通风性不好易导致加热管表面热量过高而烧坏。



3、安装前一定要保证模具孔干净无油迹残留;因为机械加工时候油迹的残留在加热后会被碳化,将会影响加热管热量的传导,可能造成加热管损坏。



4、单头加热管使用时,需要安装牢固;未固定的加热管在模具孔中,容易来回移动,可能导致发热区域暴露在空气中或引线进入高温区。或将引起加热管损坏、漏电、火灾等事故发生,所以要考虑加热管固定的问题。



5、一定要根据单头加热管的发热部分长度定制模具的孔深度,或者单头加热管的发热部分长度要根据模具孔深度来设计。

孔太浅导致安装后加热管发热部分外露,没有良好的散热环境,这将对加热管造成损坏,甚至引起火灾等事故的发生。

孔太深导致加热管安装后封口、导线部分陷入较高的使用坏境中,长期使用将可能导致电极间的短路等问题。



【单头电加热管订购须知】



1、单头电加热管订购时,可先在我公司网站上已发布的推荐尺寸单头电加热管中,多重筛选出适合自己的规格尺寸:选购网址:https://www.ycfyhj.com/product-category/dtg/



2、若选购网址中没有适合自己的规格尺寸,可直接在线咨询或者来电咨询销售业务员(13382641889 于经理)。
