关于电加热管接线方式的说明

浏览次数:2158 分类:产品知识 分类:资料中心

很多情况下,电加热管都是需要多根加热管连在一起最后接电源的,这样就会涉及到接线方式的问题。给大家介绍一下,加热管接线最常见的几种接线方式:

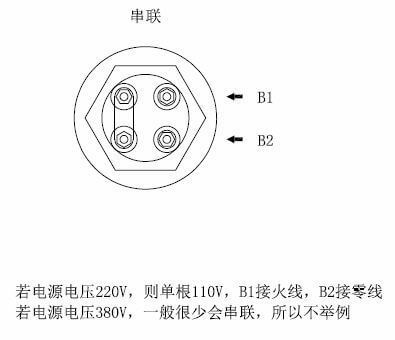

1、串联

串联(series connection)是连接电路元件的基本方式之一。将电路元件(如加热棒)逐个顺次首尾相连接。将各用电器串联起来组成的电路叫串联电路。串联电路中通过各用电器的电流都相等。总电压等于相电压之和。

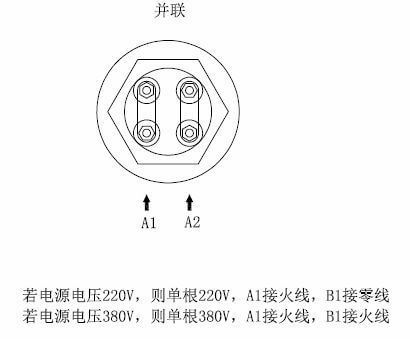

2、并联

并联是电路元件之间的一种连接方式,其特点是将2个同类或不同类的元件、器件等首首相接,同时尾尾亦相连的一种连接方式。通常是用来指电路中电子元件的连接方式,即并联电路。

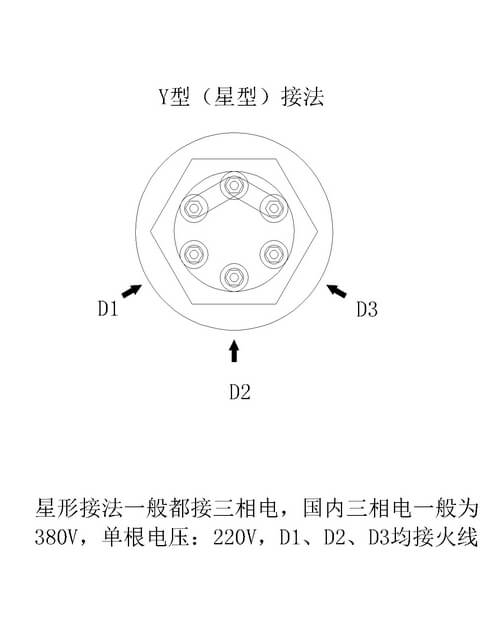

3、Y形接法(星形接法)

星形接法是三相交流电源与三相用电器的一种接线方法。把三相电源三个绕组的末端、X、Y、Z连接在一起,成为一公共点O,从始端A、B、C引出三条端线。是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。Y型接法,线电流等于相电流,而相电压等于线电压的√3倍。

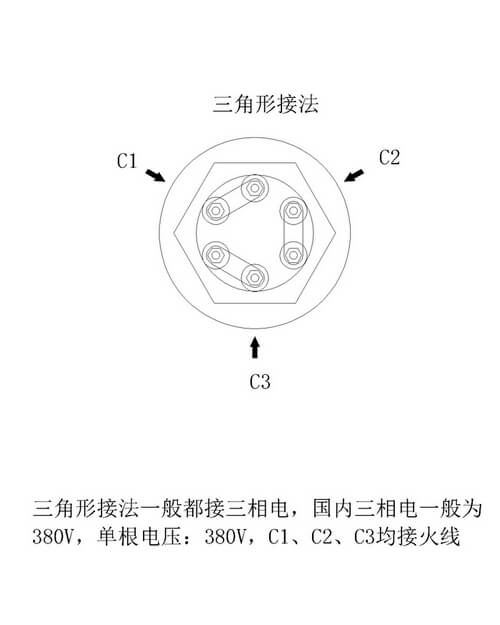

4、三角形接法(角接)

三相电的三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。三角形接法没有中性点,也不可引出中性线,因此只有三相三线制。添加地线后,成为三相四线制。三角形接法的三相电,线电压等于相电压,而线电流等于相电流的√3倍。



不同的接线方式对加热管的额定电压设计来说很重要的,您可以还感兴趣这篇文章:确定加热管额定电压的时候需要注意什么?
