【电热术语】加热管中重要电热术语介绍

浏览次数:1868 分类:产品知识 分类:资料中心

在电加热管的销售过程中,很多重点术语对于没有接触过加热管的客户来说都是陌生的,今天就为大家扫盲一下,简单介绍一些重要的电热术语。

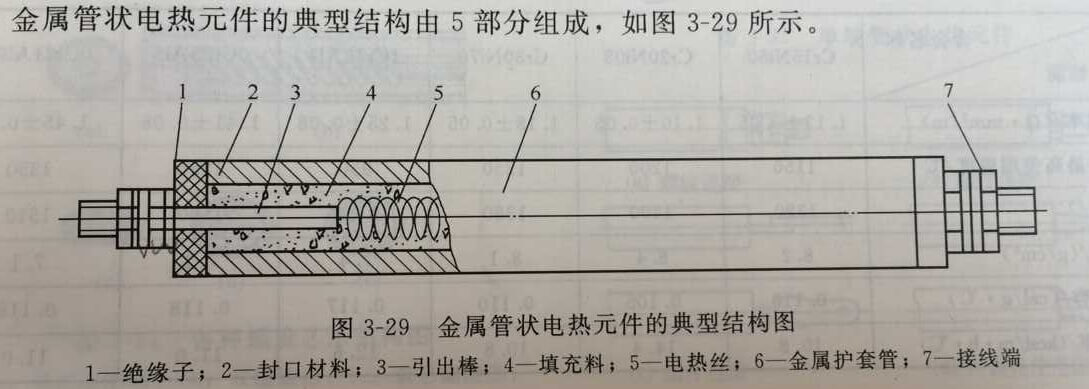

1、引线棒(引出线)



引出棒/引出线是指,与发热体连接,供元件与电源、元件与元件连接用的金属导电零件。





2、展开长度(L),mm



展开长度是指金属管状元件图样上金属管的直线与弯曲部分长度的总和。



3、发热长度(t),mm



发热长度是指金属管状元件图样上布置发热体部分的长度



4、发热表面积?(cm2)



发热表面积指发热长度上金属管表面积



5、表面负荷



表面负荷(W/cm2)即,发热表面上单位面积的功率。



为大家介绍这几个重点的术语目的在于:



为大家重点说明这3个术语的目的在于:1、设计加热管功率的时候,一定考虑的是加热管的展开发热总长度,而不是展开总长度2、核算表面负荷,一定得注意是发热体表面积上的单位面积功率,而不是所有管子表面积上的单位面积功率3、这三个术语搞清楚,才能准确核算出电加热管的表面负荷,才能更好的精准判断出电加热管的表面温度,从而方便选择适合加热管的材料



举例:计算电加热管表面负荷:单头加热管,220V/200W 管径:10mm , 长度:120mm , 其中头部与尾部各有20mm冷区,请核算单头加热管的表面负荷?



【解答思路】

1、核算加热区长度120-20-20=80mm

2、核算加热区表面积(cm2)管状加热管为圆柱体,即,圆柱体表面积公式:底面周长*高=3.14*管径*高即,3.14*1*8=25.12cm2

3、表面负荷计算功率/加热区表面积=表面负荷

即,200/25.12=7.96W/cm2
