【产品知识】单头加热管内引线与外接线的区别

发布时间:2019/03/20 浏览次数:4361 分类:产品知识

单头加热管从引出结构上来看,一般分为内引结构与外接结构,那么两者有什么实质性的区别呢,请看下面的分析:



①通过结构图看区别

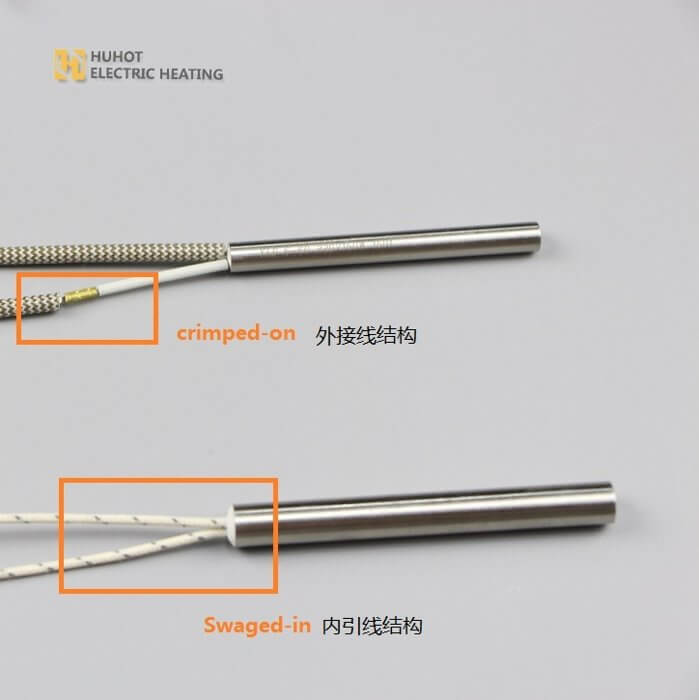

单头电加热管外接线与内引线结构对比图



②生产工艺不一样



外接线:引出棒和引线在加热管外部通过压线端子接线。 外接线结构通常会使用玻纤套管将接线处套起来,一来增加绝缘防护,二来是对这部分引线做一定保护,避免被过度弯折。

内引线:内引线结构的加热管内部的引出棒不外伸,需要在管口封口前将高温引线与引出棒在管口内部连接好,然后通过陶瓷或者封胶等形式密封固定在加热管内部,工艺比外接线结构复杂,也更耗时间。



③高温引线材质不一样



外接线:高温引线与引出棒在管体外部通过压线端子连接。引线及连接处的耐温应根据实际环境温度、引线材质和绝缘保护确定;常见约200℃的引线仅适用于对应材料配置,不能作为全部外接线产品的统一耐温。

内引线:高温引线在管口内部与引出棒连接,引出棒不向管外伸出;连接后通过相应绝缘、密封结构固定,再由管口引出。由于连接位置处于管内,应按实际温度选择引线内芯、绝缘材料及密封结构;纯镍内芯可按具体产品要求选用,不能把金属内芯的耐温直接视为整根引线允许的环境温度。



④绝缘与连接部位检查

内引线与外接线均需核对连接处的绝缘和防护,不能仅凭结构名称判断安全性。外接线应关注管外连接点及绝缘套管的状态;内引线也需核对管口连接、绝缘和密封结构,并按实际使用环境进行检查。

⑤生产效率



内引线需要在管口内部完成引线与引出棒的连接、绝缘及密封固定,工艺通常比外接线更复杂、耗时。引线较长时,还需结合具体结构评估加工可行性与成本。



⑥使用与维护

内引线通常直接由管口引出,根部较柔软,可结合实际结构评估出线空间受限或根部需要弯折的安装场景。外接线的引出棒在管外与引线连接,硬棒结构的根部较硬,部分多股引出结构可折弯。

两类结构均不能视为可以随意或反复弯曲。弯曲半径、活动方式、拉扯及弯折寿命,应按具体引线、连接点和保护结构确认。

引线部位的允许环境温度,应结合内芯、绝缘、连接与密封结构确认,不能只根据金属内芯判断,也不将约200℃作为所有外接线产品的统一耐温。两类结构均需检查油污、腐蚀性液体和杂屑污染;发现脏污或绝缘异常时,停机断电、待冷却后按设备维护要求处理。

⑦选择建议

选择内引线或外接线时,应同时确认管径与长度、引线长度、出线空间、管体和引线部位的实际温度,以及是否存在弯折、移动、油污或腐蚀。

出线空间受限或根部需要折弯时,可评估内引线;引线较长、管体短小或尺寸受限时,应结合具体结构评估加工可行性和成本。较高温度或设备存在移动时,还需分别核对引线材料、绝缘、密封及机械防护,不能仅凭内引线结构作出适用保证。

表面负荷与引线长度应按具体产品和工况确定,不以单一数值作为两类结构的统一分界。可提供图纸、尺寸、电压功率及使用环境,由飞宇沟通确认结构方案。

其他未描述到的情况也可以咨询我们的销售经理  于飞  13382641889  (微信/手机同号)
