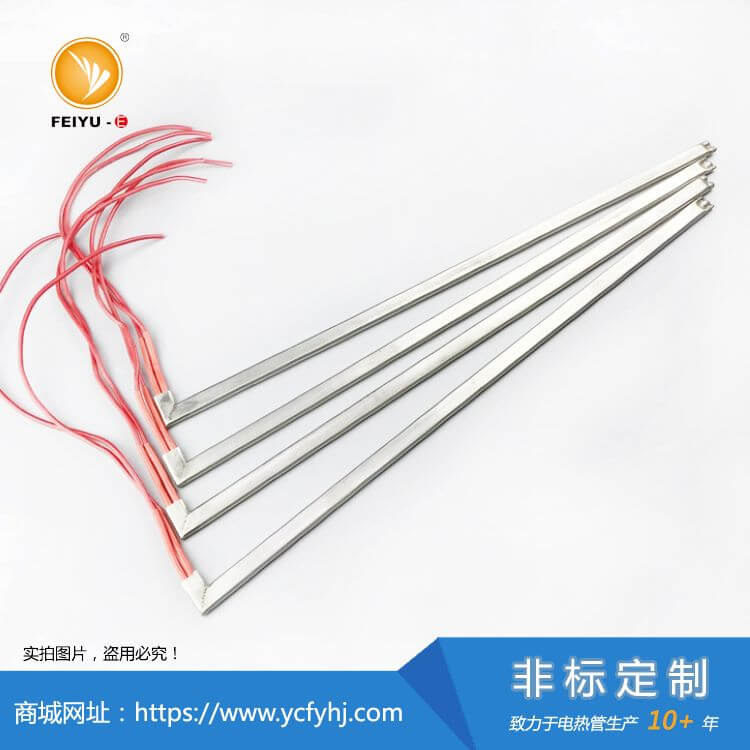

扁形电加热管（非标定制款）

扁形电加热管是什么？

扁形电加热管是按图纸、样品和实际工况非标定制的工业电加热元件。飞宇在生产前会确认安装空间、宽度与厚度、总长、发热区、冷区、电压、功率、材质、引出结构、固定方式和控温条件；最终参数以双方确认的图纸或规格单为准。

扁形电加热管常用截面规格

以下为飞宇目前可对外公开的常用截面规格。尺寸以“宽×厚”表示，宽度和厚度的允许偏差均为 ±0.3 mm。

单端、双端以及 2 根或 3 根引出棒结构均可制作，但并非所有形状和工况都可直接套用同一结构，仍需结合实际尺寸、弯曲方式和接线要求确认。

可选材质与结构

• 外管材质：不锈钢 304、321、316L、310S，具体根据工作温度、介质和环境确认。
• 形状：可按图纸或样品制作直形、S 型、弧状、侧弯等结构；弯曲位置和发热区需要在生产前复核。
• 引出方式：可做单端或双端、2 根或 3 根引出棒，具体以实际结构为准。
• 内部材料：按订单和工况选用相应等级的氧化镁绝缘材料及电阻丝，不使用石英砂代替氧化镁粉。

定制前需要提供哪些参数？

1. 使用介质或加热对象，以及液体、嵌槽、贴合、空气干烧等实际使用方式；
2. 安装空间、宽度、厚度、总长、发热区、冷区及弯曲图；
3. 工作电压、目标功率、工作温度、控温方式和连续/间歇工作要求；
4. 材质、引出结构、引线长度与耐温要求、固定方式及工作环境；
5. 如有图纸、样品或现场照片，建议一并提供。

选型时需要注意什么？

扁形结构适合扁平安装空间、贴合平面或弧面以及圆管不便安装的位置，但液体加热、嵌入卡槽和空气干烧属于不同散热条件，不能直接共用同一功率和结构。功率并非越大越好，需要结合有效发热面积、安装贴合、散热条件、表面负荷、局部悬空和控温方式复核，避免局部过热。

飞宇出厂检测项目

每根产品出厂前进行检测，主要包括冷态电阻、冷态绝缘电阻、绝缘耐压等；具体检测项目和判定要求按产品结构及订单确认资料执行。

相关扁形加热管结构

可继续查看：
S型扁形加热条、
弧状扁形加热管、
侧弯扁形电加热条，或进入
扁形电加热管分类页查看现有产品。

扁形电加热管内部结构示意

以下示意图用于说明不同引出结构，实际尺寸和内部结构以确认图纸为准。

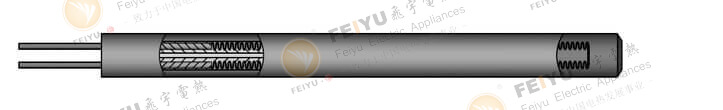

结构一：

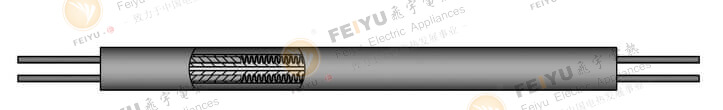

结构二：

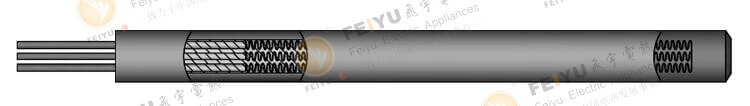

结构三：

结构四：

结构五：

扁形电加热管常见问题

扁形电加热管可以按图纸或样品定制吗？

可以。需要结合图纸、样品和实际工况确认截面、总长、发热区、冷区、电压功率、材质、弯曲方式、引出结构与固定方式。

扁形电加热管和圆管加热管怎么选择？

不能只按外形选择。扁形管更适合扁平空间、贴合面或特殊弯曲位置，圆管结构应用更普遍；最终还要比较安装、散热、表面负荷、控温和维护条件。

扁形电加热管可以做 S 型、弧状或侧弯吗？

可以加工上述结构，但需要先确认截面规格、弯曲位置、弯曲方式、发热区和实际安装空间，并不是所有尺寸都可直接套用同一弯曲方案。

扁形电加热管的功率是不是越大越好？

不是。功率需要结合有效发热面积、散热条件、安装贴合、表面负荷、工作温度和控温方式确定；功率过大可能造成局部过热。

飞宇扁形电加热管出厂检测哪些项目？

主要检测冷态电阻、冷态绝缘电阻、绝缘耐压等，具体项目和要求按产品及订单确认资料执行。
