【6mm单头电加热管推荐规格】
单头电加热管又叫单头电热管、弹筒电热管,是电热管(管状电热元件)的一种,在中国电热行业,有一很久称谓的型号:M3。在90年代后期由于电热管在中国广泛应用,电热管的形状也现很多,在中国南方就将这种一头出线的模具用的电热管称为单头加热管或单端电热管,很形像的

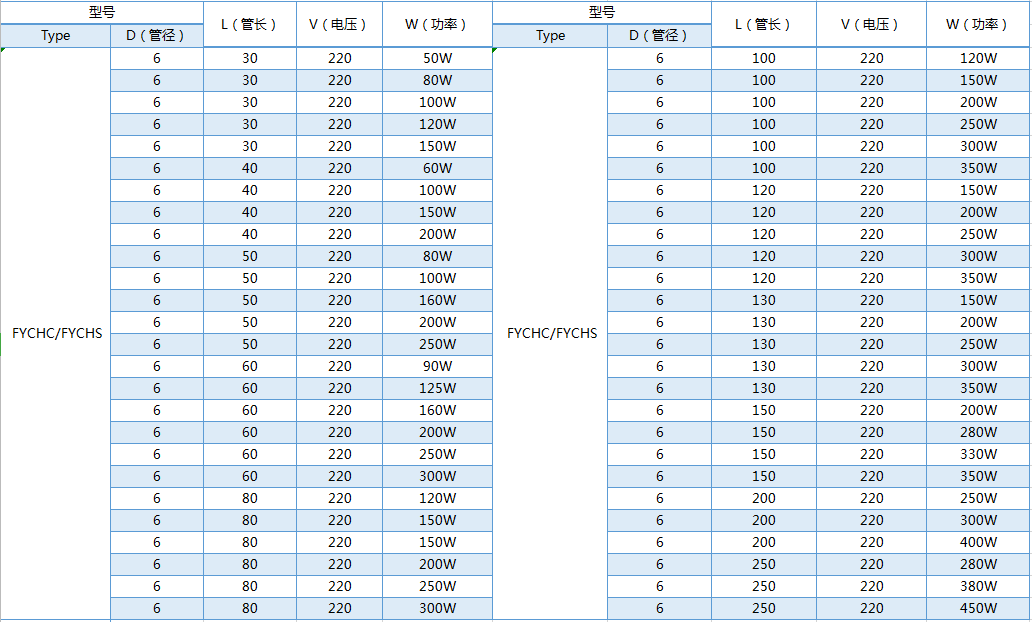

6mm单头电加热管常见规格推荐如下:
备注:以上规格仅为推荐规格,其余规格尺寸均可非标定制,具体可以来电咨询:13382641889
【6mm单头电加热管结构可供选择】
注释:CHC型号指:外接线结构;CHCC型号指:外接线+陶瓷头结构;CHS型号指:内引线结构;CHSC型号指:内引线+陶瓷头结构
结构区别,可参考:【单头加热管内引线与外接线的区别】
【单头电加热管技术参数指导】
注释①: 材质选择建议(注意:此材质为建议,不唯一):
表面负荷≤6W/ cm2- SS304;
6W/cm2<表面负荷≤ 12W/cm2 - SS321或者SS310S;
12W/cm2<表面负荷≤ 20W/cm2 - SS310S或者Incoloy 800/840
注释②: 最高使用温度700℃,指在使用材质SS310S或者Incoloy800/840的基础上。此温度用于嵌入式干烧环境下质保1年,裸露空气干烧环境下质保3个月。【注意,国产低端单头管嵌入式干烧均质保3个月(性价比低,不建议使用)】
单头电加热管配件选择:
- 限位片可选,请客户自行提供限位片的形状尺寸
- 内置热电偶,一般可选K型或者J型热电偶
- 出线保护,一般可选金属软管出线保护、金属编织网出线保护
- 散热片,一般用于空气干烧,扩大散热面积。
【单头电加热管设计、使用注意点】
1、模具中使用高功率的单头电加热管时,需要根据单头电加热管的尺寸在模具上预留安装孔(或根据安装孔的尺寸定制单头电加热管的外径),请尽量缩小加热管与安装孔的间隙,加工安装孔时,单侧间隙建议取0.05mm以内。(也就是单头电加热管的管径比模具孔的孔径尽量小大概0.1mm为宜)
安装间隙过大,导致加热管和金属贴合度差,不利于加热管表面温度的传导,直接影响加热管的使用寿命。
间隙过大会延长升温时间,导致温度控制的响应速度变慢。
建议加热管的安装孔模具顶部螺丝旋入预制螺孔顶住加热管(见右侧示意图),一般加热物体温度在300度以下且对温度无精确要求钻削孔也可以使用。
2、气体环境使用单头加热管的时候,需要安装位置通风性良好,使加热管表面散发的热量可以快速传导出去。表面负荷高的单头加热管,若通风性不好易导致加热管表面热量过高而烧坏。
3、安装前一定要保证模具孔干净无油迹残留;因为机械加工时候油迹的残留在加热后会被碳化,将会影响加热管热量的传导,可能造成加热管损坏。
4、单头加热管使用时,需要安装牢固;未固定的加热管在模具孔中,容易来回移动,可能导致发热区域暴露在空气中或引线进入高温区。或将引起加热管损坏、漏电、火灾等事故发生,所以要考虑加热管固定的问题。
5、一定要根据单头加热管的发热部分长度定制模具的孔深度,或者单头加热管的发热部分长度要根据模具孔深度来设计。
孔太浅导致安装后加热管发热部分外露,没有良好的散热环境,这将对加热管造成损坏,甚至引起火灾等事故的发生。
孔太深导致加热管安装后封口、导线部分陷入较高的使用坏境中,长期使用将可能导致电极间的短路等问题。
【单头电加热管订购须知】
1、单头电加热管订购时,可先在我公司网站上已发布的推荐尺寸单头电加热管中,多重筛选出适合自己的规格尺寸:选购网址:https://www.ycfyhj.com/product-category/dtg/
2、若选购网址中没有适合自己的规格尺寸,可直接在线咨询或者来电咨询销售业务员(13382641889 于经理)。
