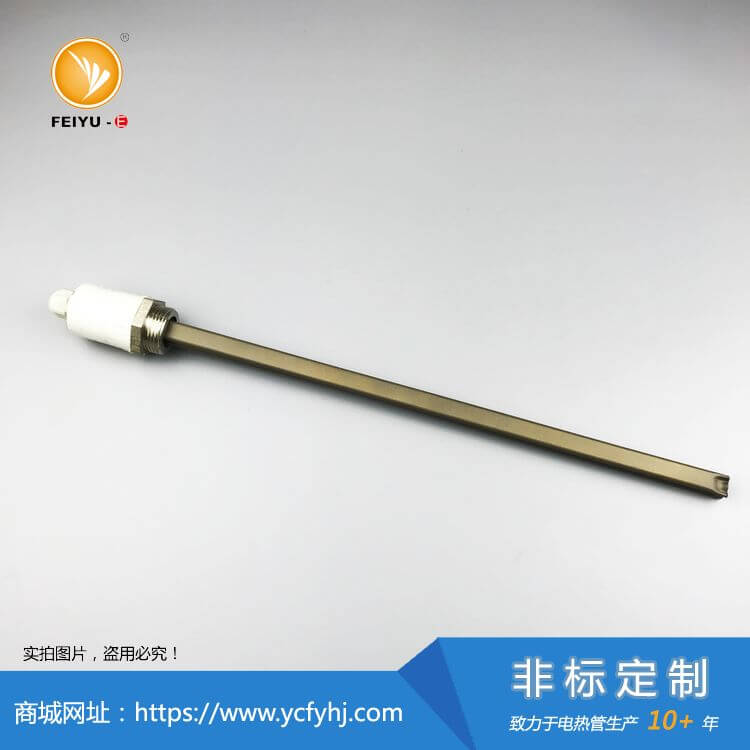

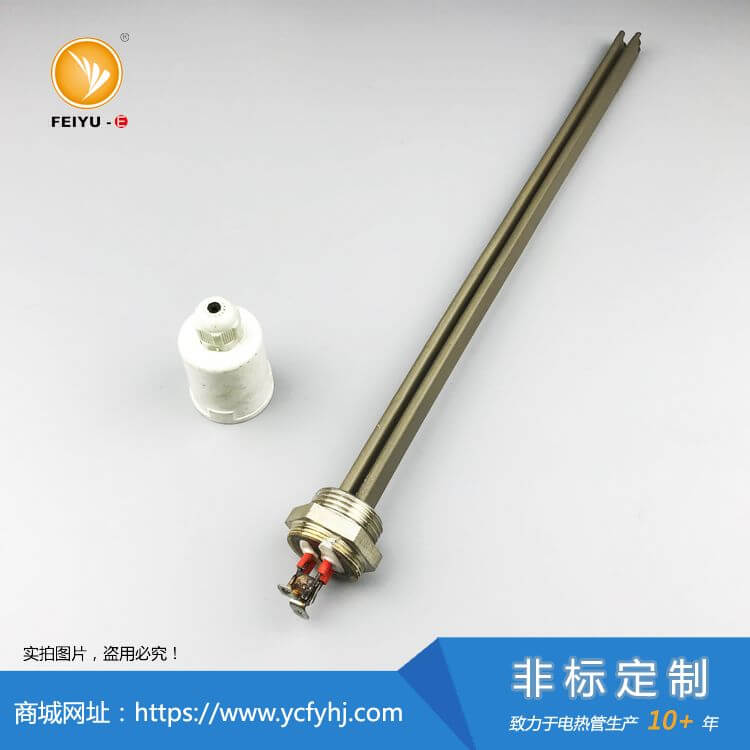

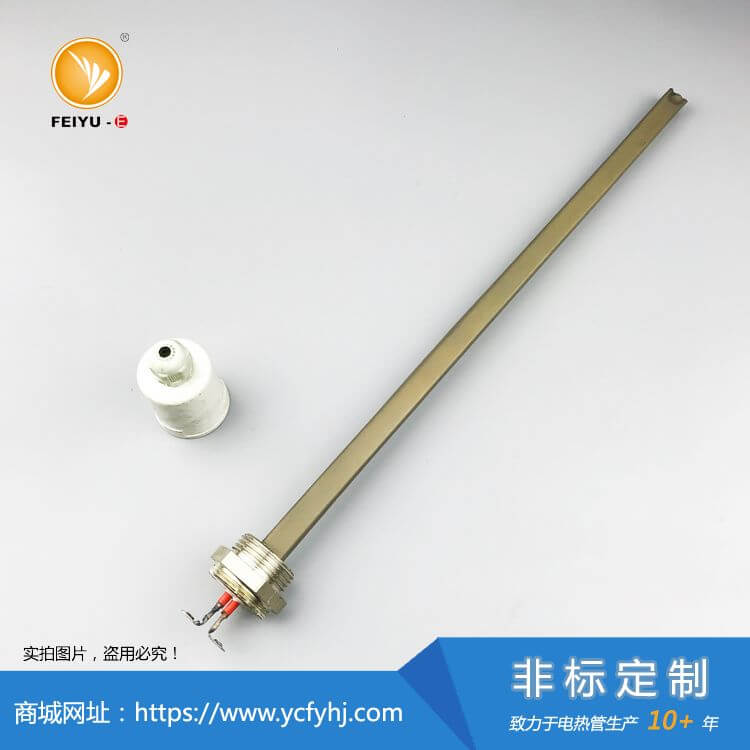

带螺纹扁形电加热管

【带螺纹扁形电加热管介绍】

带螺纹扁形电加热管一般是指采用一根、2根、3根甚至跟多焊接在螺纹上的一种结构，带螺纹扁形电加热管一般用于加热液体中，扁形加热管表面可按介质、温度、结构和散热条件评估静电粉末防腐防垢涂层；如指定PFA粉末氟涂层，属于可选表面处理工艺，不是本产品默认配置，表面负荷需控制在较低水平。螺纹可以根据客户要求定制加工。

【扁形电加热管介绍】

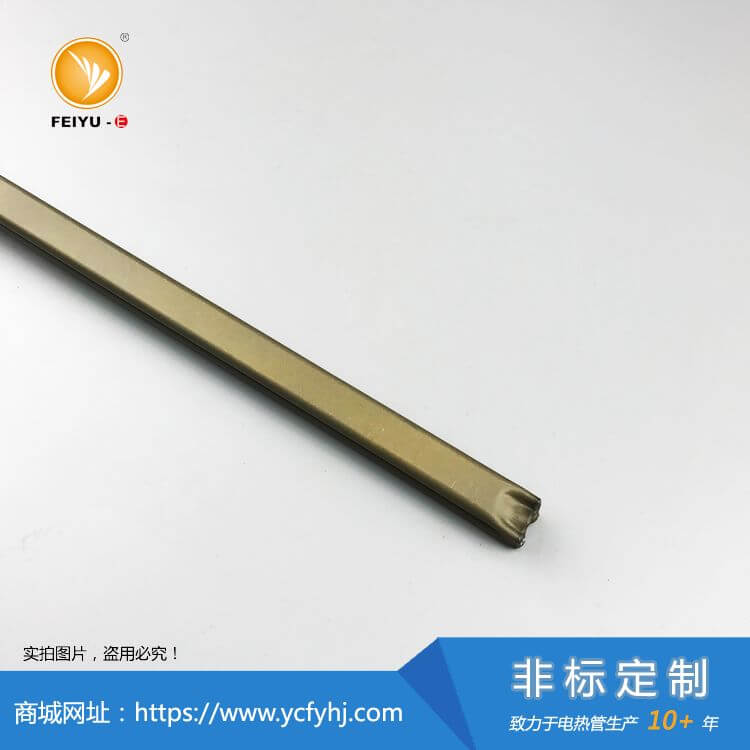

扁形电加热管均为非标定制，由于其扁平结构，安装空间、贴合方式和实际散热条件需要结合项目结构确认；不能脱离介质、表面负荷和使用方式承诺固定寿命。扁形电加热管可广泛运用于液体加热、嵌入卡槽加热以及干烧加热等，最典型的用于铁路道岔融雪、轨道闸门融雪、油炸锅、摊铺机等。

订制扁形电加热管值得说明以下几点：

1. 电压、功率：根据加热介质以及扁管规格尺寸来设定。

2. 扁管常用规格（宽×厚，单位：mm）：下列宽度、厚度允许偏差均为 ±0.3 mm。

A、一端2根引线棒：13.5×5.5 mm，15×6 mm；

B、一端3根引线棒：18×7 mm，25×8.5 mm

3. 形状尺寸：可根据客户来样或图纸生产

4. 管材质可选：不锈钢304、321、316L、310S

5. 内部结构可选：(具体可以参考下面的样式图。)

A、单头2根引出棒

B、双头各2根引出棒

C、单头3根引出棒

D、双头各3根引出棒

6. 扁形加热管典型应用：摊铺机扁形加热管、道岔融雪加热条、油炸锅扁形加热管等

【扁形电加热管内部结构图可供选择】

结构一：

结构二：

结构三：

结构四：

结构五：
