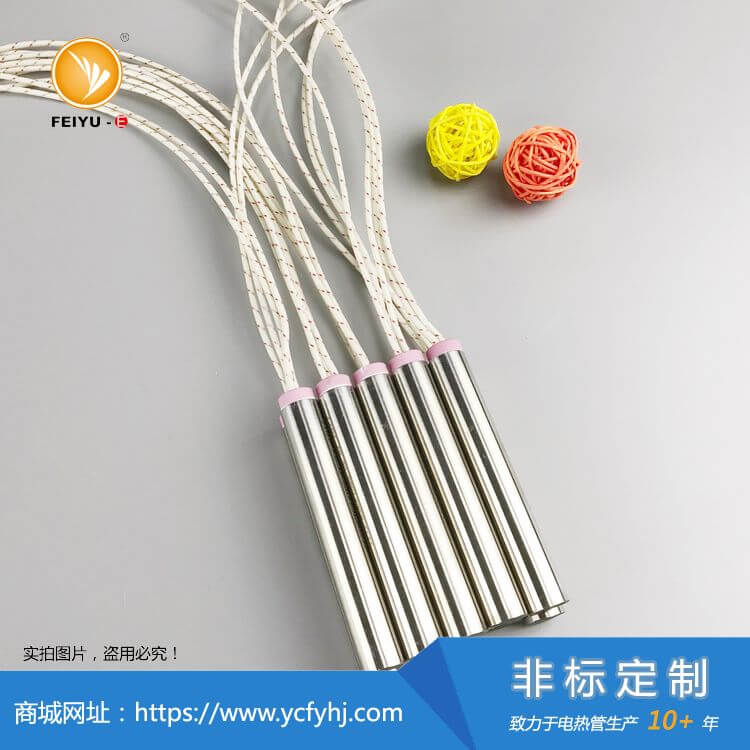

Incoloy材质单头加热管

有图纸、样品或旧件照片,可以先发给我们一起确认。

定制这个产品,需要确认哪些参数?

材料与实际介质
按本页材料说明核对介质成分、温度和实际使用条件,明确指定材料或涂层要求。
设备与工况
加热对象、工作温度、连续或间歇运行
外形与安装
管径或截面、总长、孔或槽的尺寸与深度、固定方式
发热区与冷区
在图纸上标明发热段、冷区和插入深度
电压与功率
工作电压、每支功率和接线要求
引线与配件
出线方向、引线长度、端部安装空间及配件要求

价格、参数与非标定制咨询

  • 商品描述

【Incoloy材质单头加热管介绍】



Incoloy材质单头加热管需结合设备工况确认具体材料与结构。管体表面温度、模具等被加热对象温度和引线耐温分别说明,不能只凭材料名称判断整管的允许工作温度。



1、管壳材料:具体Incoloy牌号、规格及来源按确认资料核对,不把材料名称写成进口整管身份。

2、绝缘填充材料:按工作温度、电气及结构要求选配,具体品牌和来源以本次确认资料为准。

3、电阻丝与端部出线:结合电压功率、功率分布、管体表面温度及引线所处条件确认,不预设固定品牌组合。



整管的适用温度与寿命需结合材料配置、表面负荷、传热、温控及安装条件评估;不因采用某种管壳或内部材料就给出统一耐温保证。



用于模具或设备加热时,请提供图纸、样品及温度测点、运行方式和安装条件,再确认具体方案。



【Incoloy材质单头加热管结构可供选择】



单头电加热管结构

注释:CHC型号指:外接线结构;CHCC型号指:外接线+陶瓷头结构;CHS型号指:内引线结构;CHSC型号指:内引线+陶瓷头结构
(注意:适用于 CHCC 和 CHSC 型号,一般管径 8 mm 及以上可配瓷头,具体规格可以咨询一下销售)

结构区别,可参考:【单头加热管内引线与外接线的区别】



【Incoloy材质单头加热管技术参数指导】



单头电加热管表面负荷等级与材料参数表

上图为既有选型参考;图中尺寸、材料分档和性能数值不作为本款统一保证,实际配置按图纸、温度对象及工况确认。



单头电加热管配件选择:

  • 限位片可选,请客户自行提供限位片的形状尺寸
  • 内置热电偶,一般可选K型或者J型热电偶
  • 出线保护,一般可选金属软管出线保护、金属编织网出线保护
  • 散热片,一般用于空气干烧,扩大散热面积。



【单头电加热管设计、使用注意点】



1、模具嵌孔安装时,应联合核对安装孔实际孔径、公差、孔深、孔壁情况与加热管外径及公差。安装配合按管径、温度、传热和装拆条件确定,不采用全系列统一间隙;方形或其他非圆孔模具槽另按槽尺寸和确认图纸核对。

安装间隙过大,导致加热管和金属贴合度差,不利于加热管表面温度的传导,直接影响加热管的使用寿命。

间隙过大会延长升温时间,导致温度控制的响应速度变慢。

右侧图片为固定方式示意,实际限位与固定结构按确认图纸执行;安装孔的加工方式、孔壁质量和尺寸公差需与装配及传热要求匹配,不能仅凭一个工作温度判断是否适用。



2、气体环境使用单头加热管的时候,需要安装位置通风性良好,使加热管表面散发的热量可以快速传导出去。表面负荷高的单头加热管,若通风性不好易导致加热管表面热量过高而烧坏。



3、安装前一定要保证模具孔干净无油迹残留;因为机械加工时候油迹的残留在加热后会被碳化,将会影响加热管热量的传导,可能造成加热管损坏。



4、单头加热管使用时,需要安装牢固;未固定的加热管在模具孔中,容易来回移动,可能导致发热区域暴露在空气中或引线进入高温区。或将引起加热管损坏、漏电、火灾等事故发生,所以要考虑加热管固定的问题。



5、一定要根据单头加热管的发热部分长度定制模具的孔深度,或者单头加热管的发热部分长度要根据模具孔深度来设计。

孔太浅导致安装后加热管发热部分外露,没有良好的散热环境,这将对加热管造成损坏,甚至引起火灾等事故的发生。

孔太深导致加热管安装后封口、导线部分陷入较高的使用坏境中,长期使用将可能导致电极间的短路等问题。



【Incoloy材质单头加热管订购须知】
