【选型指导】导热油电加热管专题

浏览次数:1502 分类:产品知识 分类:资料中心

一、导热油电加热管一般使用的加热管类型

导热油电加热管一般均采用的是平面法兰加热管居多,SRY型电加热管中的SRY2、SRY3型管状电加热管用于导热油中加热的很常见。



二、导热油电加热管的功率大小确定方法

我们来举个例子给大家说明一下: 油的质量为m,初始温度为10度,需要加热到100度,电加热管需要在一个小时内完成加热,我们需要多大功率的导热油电加热管呢?

我们现在想知道的是导热油电加热管的功率,

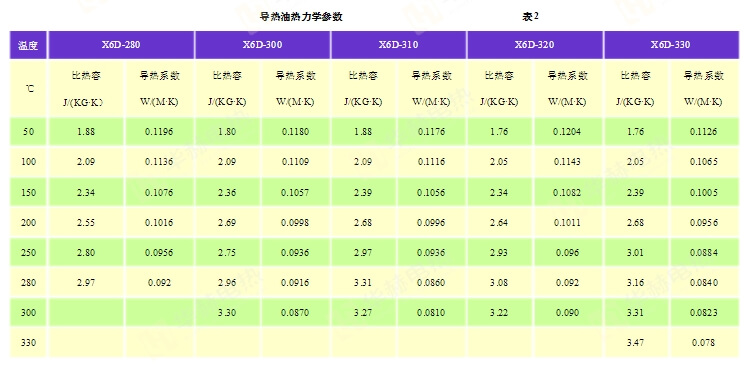

(1)我们需要先计算出油加热质量为m、初始温度为10度的油至100度,需要吸收多少热量Q。根据公式 Q=cm△t,c是导热油的比重(不同类型导热油不同的温度比重都不一样,可以参考下面表2),△t是温度的变化量,这里就是100-10=90度;,很容易就可以算出Q的值。

(2)算出Q之后,我们就要开始计算导热油电加热管的功率。可以这样理解,导热油升到指定温度需要吸收的热量应该等于电加热管产生的热量(当然这是在理想情况下,现实是达不到这样的要求的),电加热管产生的热量W=pt,这里t=1小时,W=Q,很容易算出p了吧,但是计算的过程中请注意单位的换算。 以上确认方法为理论计算,实际情况我们还得考虑热量的散失、保温措施的情况,若需要确认功率大小的可以来电咨询我们。

一般导热油电加热管的功率导热油炉厂商都会计算好,我们只需要根据功率来设计加热管即可。



三、导热油电加热管一般如何设计?

导热油电加热管一般都采用的是法兰加热管。

(1)加热管的加热区总长度跟功率的比例关系为1:1或者1:1.5,也就是说一米的加热长度做1KW、1.5KW。同样的长度,功率越大,结碳的速度越快,寿命越短。因此要想增长导热油电加热管的寿命就降低每米的功率。

(2)发热区的总长度确定好后,我们来根据客户的导热油箱大小以及安装方式确定导热油电加热管做成形后的长度。根据这个长度来确定需要几个U型管固定在法兰盘上。

(3)根据几个U型管来确认法兰的大小,如果是3个U型管的话,可以采用丝扣法兰加热管或者平面法兰加热管。一般超过3个U型的均用平面法兰为宜。

(4)注意:一般U型的个数为1、2、3以及3个倍数居多,我们要考虑的是接线的方便。

(5)安全起见,一般大功率的导热油电加热管均为有控制柜来控制温度以及漏电保护。



四、导热油电加热管一般采用的材质?

导热油电加热管一般管子与法兰的材质可以选用10#碳钢或者不锈钢304都可以。

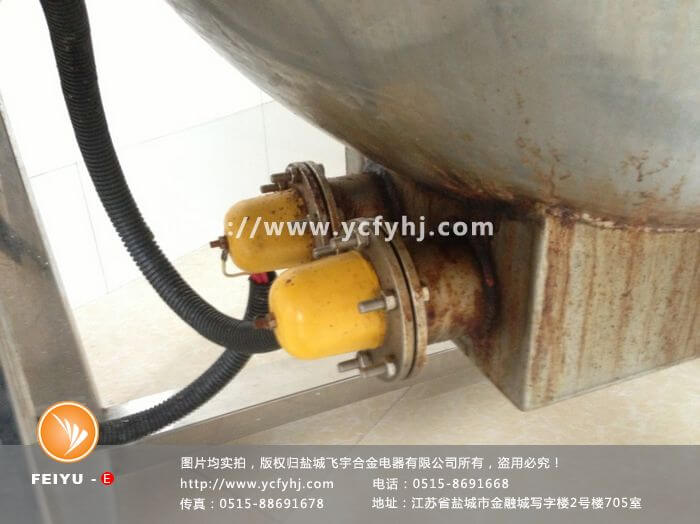

五、导热油电加热管安装实图

(此图是最简单的,不是反应釜导热油炉)

导热油电加热管安装示意图纸可以参考:平面法兰加热管安装示意图



六、导热油电加热管使用维护及注意事项

1、导热油电加热管的加热区必须完全浸入油中以免干烧烧坏加热管。

2、导热油电加热管表面结碳的时候,必须要除尽后再用,以免降低效率,甚至烧坏导热油电加热管。

3、导热油电加热管购买回去后应该存放在干燥处,若因长期放置而绝缘电阻降到低于1兆欧时,可在200摄氏度左右的烘箱中干燥若干小时,即可恢复绝缘电阻。
