电加热管结构

浏览次数:135 分类:产品知识 分类:资料中心

可能很多来我们公司网站购买电加热管的客户并不是很了解加热管结构,所以也会出现很多客户问一些基础问题,比如“加热管表面带电吗?”“电热管是如何做到绝缘的?”等等问题,其实了解了电加热管结构后,这些基础问题都不是问题了,今天为大家介绍一下电加热管结构。

首先我们了解一下电加热管的概念(其实从概念中我们也可以了解电加热管结构)

何为电加热管? 电加热管是以金属管为外壳(包括不锈钢、紫铜管),沿管内中心轴向均布螺旋电热合金丝(镍铬、铁铬合金)其空隙填充压实具有良好绝缘导热性能的氧化镁粉,管口两端用硅胶密封,这种金属铠装电热元件可以加热空气,金属模具和各种液体。

其次我们通过一张图来了解一下电加热管结构

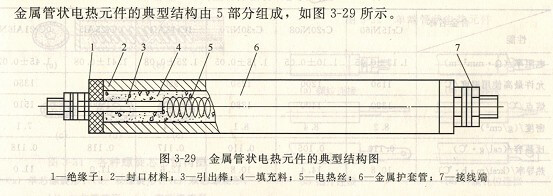

电加热管结构图解图片

图示中螺纹型电热丝5与引出棒3位于金属保护套管6的中央,它的制造工艺是将螺旋型电热丝穿入无缝钢管、铜管内,其间隙处一般是通过氧化镁粉来填充,氧化镁粉填充既绝缘又导热性强。(很多劣质厂商生产的劣质电热管都是采用最差的填充物——石英砂)。填充物装好后,然后用缩管机将管子缩细,使氧化物介质密实,保证了电热丝与空气隔绝(这也就很好的解释了,为什么电加热管表面是不带电的。),中心位置不发生偏移而碰及管壁。这样,单位面积发热量就可增加十几倍。

①绝缘子:一般的都是采用的是白色瓷头

②封口材料:封口材料主要是使绝缘填充物料不易吸收环境中的水汽,确保电热管有良好的绝缘性能。常用的封口材料主要有:漆膜类、硅有机漆、环氧树脂、硅橡胶等做成的封口塞。

③引出棒:一般都是用铁的,因为铁的传热比较快,当然一般客户有特殊要求,可以采用不锈钢引出棒,但需要跟我们的业务员提出。

④填充物:一般有氧化镁粉、石英砂,我们从未使用石英砂生产电热管,市面上的便宜电热管里面均是石英砂。盐城飞宇合金电器有限公司的电加热管中氧化镁粉都是使用的高温改性氧化镁粉,改性氧化镁粉制作的电热管,防潮。

⑤电热丝:主要的有铁铬铝以及镍铬合金丝。铁铬铝比较便宜点,一般没有特殊说明,电热管中都是采用的铁铬铝合金丝。镍铬合金丝比较贵。两者丝的区别:铁铬铝系合金材料工作温度可达到1400℃,足以满足电热管的需要。不过镍铬丝柔韧性好,抗氧化性好,铁铬铝丝就比较脆。

⑥金属护套管:主要的就是不锈钢(sus201、304、321、316、310等)、紫铜、碳钢(铁)。根据不同的工作环境选择不同的金属护套管。

您可能对这些文章还感兴趣:(1)电热管电阻丝材质的选择  (2)电热管外壳材质的选择
