方形或非圆孔模具槽怎么选单头加热管?
5039 是飞宇模具单头加热管的结构选型入口。除圆孔模具外,方形或其他非圆孔模具槽也可按实际槽尺寸、可用长度和安装方式定制相应结构;形状的目的,是让加热元件在既定模具空间内合理布置。
确认重点:槽宽、深、长度、转角/圆角、发热区、冷区、引线出口、限位/固定方式和模具材料。表面负荷仍需按模具传热、目标温度、实际散热和温控方式设计,不能把圆管孔径配合经验直接套用到方形或异形槽。
已发布结构示例:8×8 mm 方形单头加热管、12×12 mm 方形单头加热管。最终以实际模具槽尺寸和图纸确认,不作为所有项目通用规格。
进一步了解:单头电加热管选型指导、模具单头加热管定制说明。
【模具单头电加热管介绍】

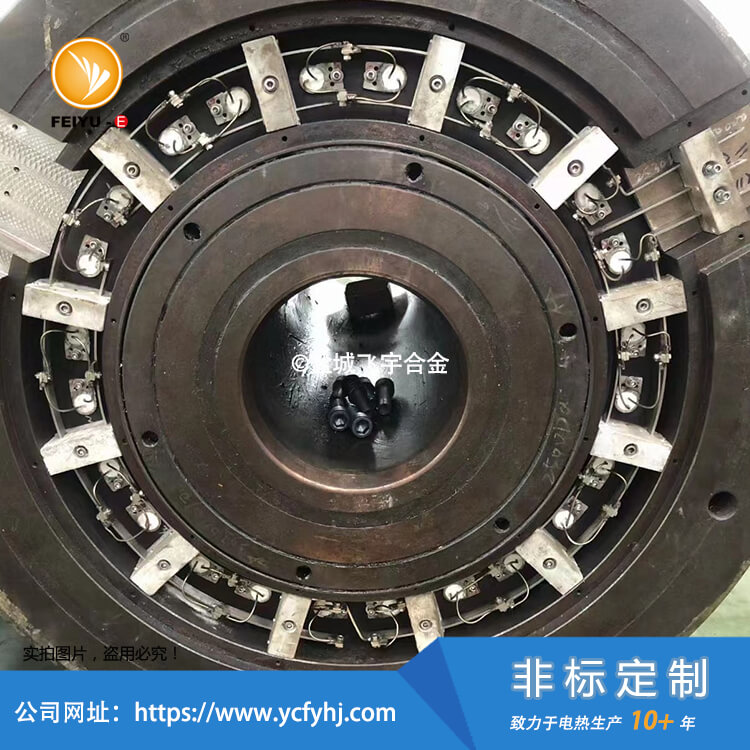

注塑模具、挤出模头如采用嵌入式加热,可按模具圆孔、方槽或其他槽形配做单头电加热管。换件时可提供旧件外形和模具孔槽图纸,并标明安装深度、发热区、出线位置和工作温度。孔槽与加热管的装配尺寸按图纸和工况核对。

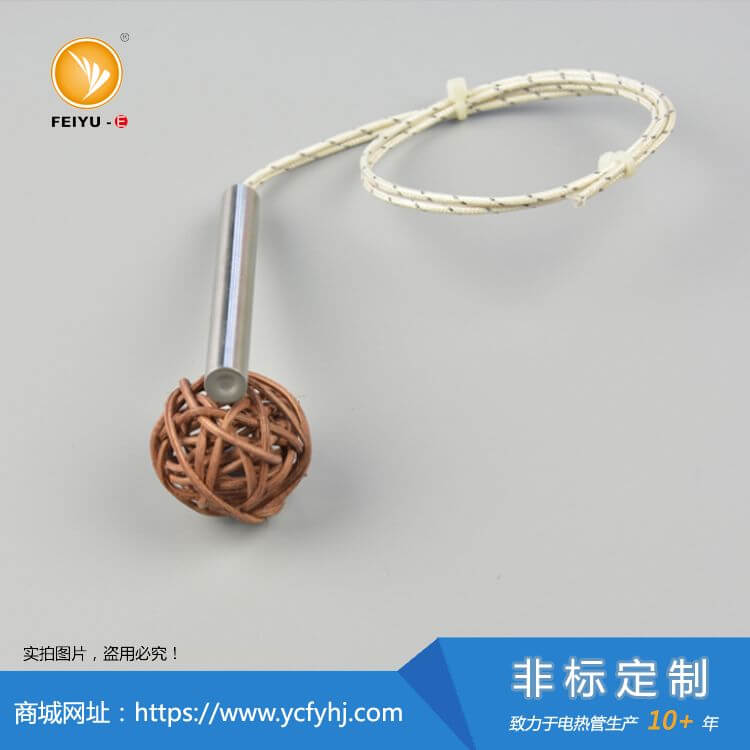

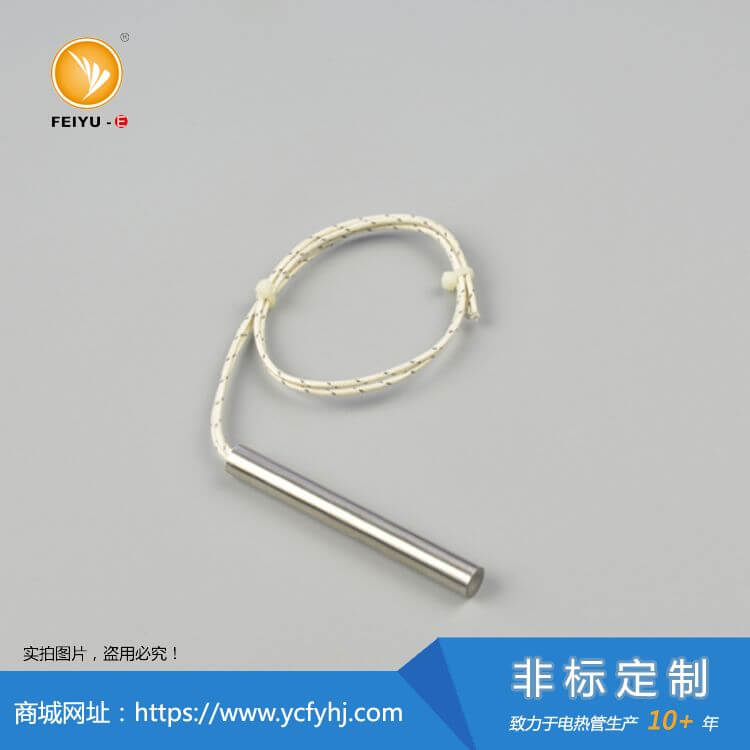

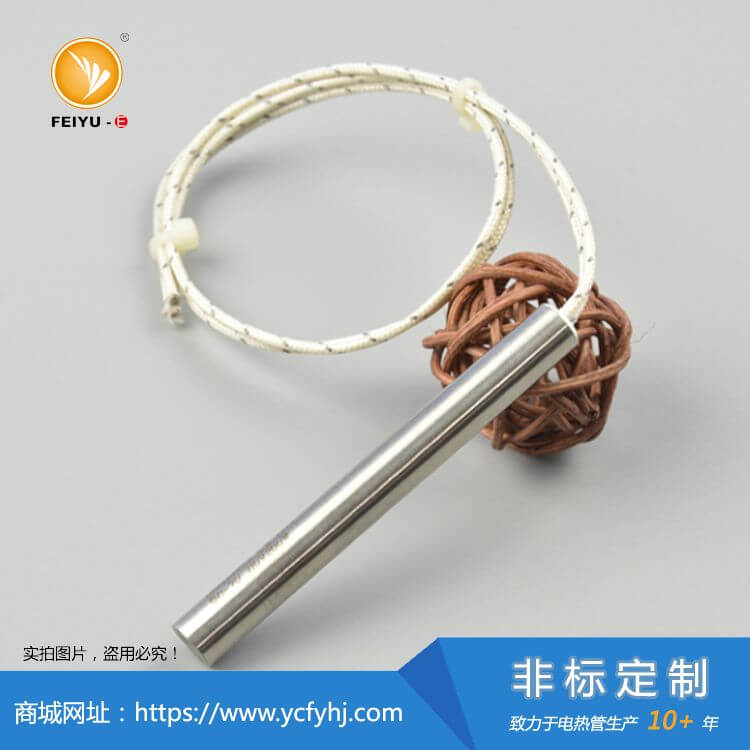

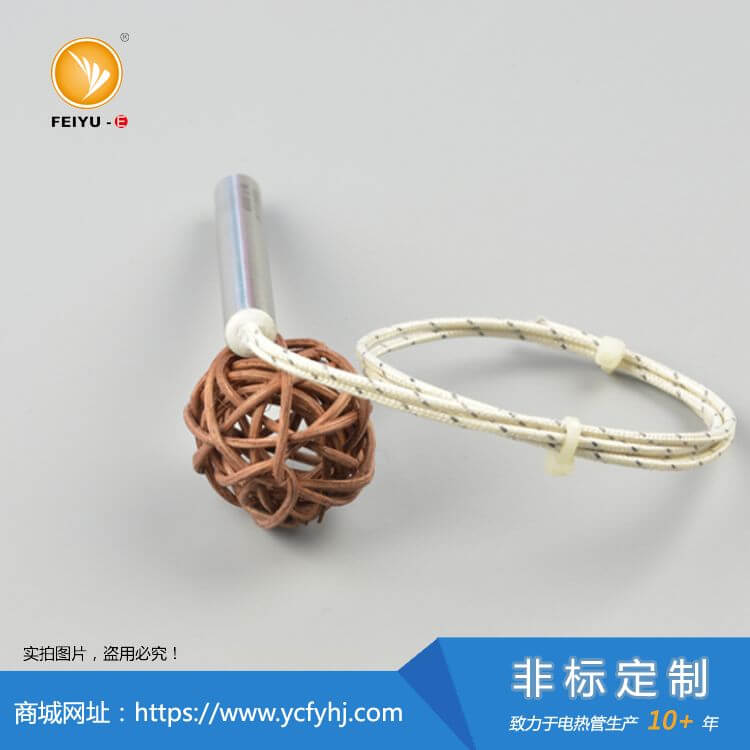

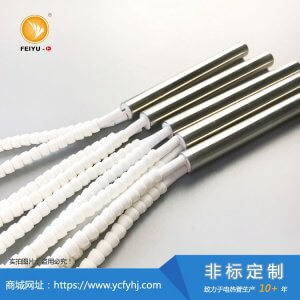

模具单头电加热管为一端引出的管状电热元件。本页保留圆孔、方形及其他非圆孔模具槽的结构选型说明,具体形状、尺寸与安装条件按图纸和工况确认。
模具单头电加热管一般所处的工作环境为嵌入式模具孔加热,设计、采购模具单头电加热管时候,我们一定要注意以下几个问题:
1、模具孔与加热管需配合安装,孔径、元件外径及各自公差、孔深、孔壁与传热条件应联合核对,具体配合按确认图纸执行;制造尺寸偏差不能直接当作安装间隙。
2、模具测温点及控制方式应结合设备确定;需要控制模具温度时,应核对模具测点、传感器安装位置和控制系统。
3、可按结构评估内置K/J型热电偶;其读数是对应测点的温度参考,不能直接等同模具温度,也不据此承诺固定控温精度。
4、模具单头电加热管设计的时候,一般将加热管不插入模具内的部分设定为冷区,以便延长寿命。
5、模具单头电加热管使用时,引线需要避免放入模具孔中,以免模具孔内高温烧坏引线。
【模具单头电加热管结构可供选择】

注释:CHC型号指:外接线结构;CHCC型号指:外接线+陶瓷头结构;CHS型号指:内引线结构;CHSC型号指:内引线+陶瓷头结构
(注意:适用于 CHCC 和 CHSC 型号,一般管径 8 mm 及以上可配瓷头,具体规格可以咨询一下销售)
结构区别,可参考:【单头加热管内引线与外接线的区别】
【模具单头电加热管技术参数指导】

上图为既有选型参考;图中尺寸、材料分档和性能数值不作为本款统一保证,实际配置按图纸、温度对象及工况确认。
单头电加热管配件选择:
- 限位片可选,请客户自行提供限位片的形状尺寸
- 内置热电偶,一般可选K型或者J型热电偶
- 出线保护,一般可选金属软管出线保护、金属编织网出线保护
- 散热片,一般用于空气干烧,扩大散热面积。
【单头电加热管设计、使用注意点】
1、模具嵌孔安装时,应联合核对安装孔实际孔径、公差、孔深、孔壁情况与加热管外径及公差。安装配合按管径、温度、传热和装拆条件确定,不采用全系列统一间隙;方形或其他非圆孔模具槽另按槽尺寸和确认图纸核对。
安装间隙过大,导致加热管和金属贴合度差,不利于加热管表面温度的传导,直接影响加热管的使用寿命。

间隙过大会延长升温时间,导致温度控制的响应速度变慢。
右侧图片为固定方式示意,实际限位与固定结构按确认图纸执行;安装孔的加工方式、孔壁质量和尺寸公差需与装配及传热要求匹配,不能仅凭一个工作温度判断是否适用。
2、气体环境使用单头加热管的时候,需要安装位置通风性良好,使加热管表面散发的热量可以快速传导出去。表面负荷高的单头加热管,若通风性不好易导致加热管表面热量过高而烧坏。
3、安装前一定要保证模具孔干净无油迹残留;因为机械加工时候油迹的残留在加热后会被碳化,将会影响加热管热量的传导,可能造成加热管损坏。
4、单头加热管使用时,需要安装牢固;未固定的加热管在模具孔中,容易来回移动,可能导致发热区域暴露在空气中或引线进入高温区。或将引起加热管损坏、漏电、火灾等事故发生,所以要考虑加热管固定的问题。
5、一定要根据单头加热管的发热部分长度定制模具的孔深度,或者单头加热管的发热部分长度要根据模具孔深度来设计。
孔太浅导致安装后加热管发热部分外露,没有良好的散热环境,这将对加热管造成损坏,甚至引起火灾等事故的发生。
孔太深导致加热管安装后封口、导线部分陷入较高的使用坏境中,长期使用将可能导致电极间的短路等问题。
【模具单头电加热管订购须知】
1、单头电加热管订购时,可先在我公司网站上已发布的推荐尺寸单头电加热管中,多重筛选出适合自己的规格尺寸:选购网址:https://www.ycfyhj.com/product-category/dtg/
2、若选购网址中没有适合自己的规格尺寸,可直接在线咨询或者来电咨询销售业务员(13382641889 于经理)。
模具单头加热管安装与使用资料
确认结构后,继续核对孔管实际尺寸和公差、有效发热区、冷区、固定及引线环境,再按设备方案安排检查和调试。
